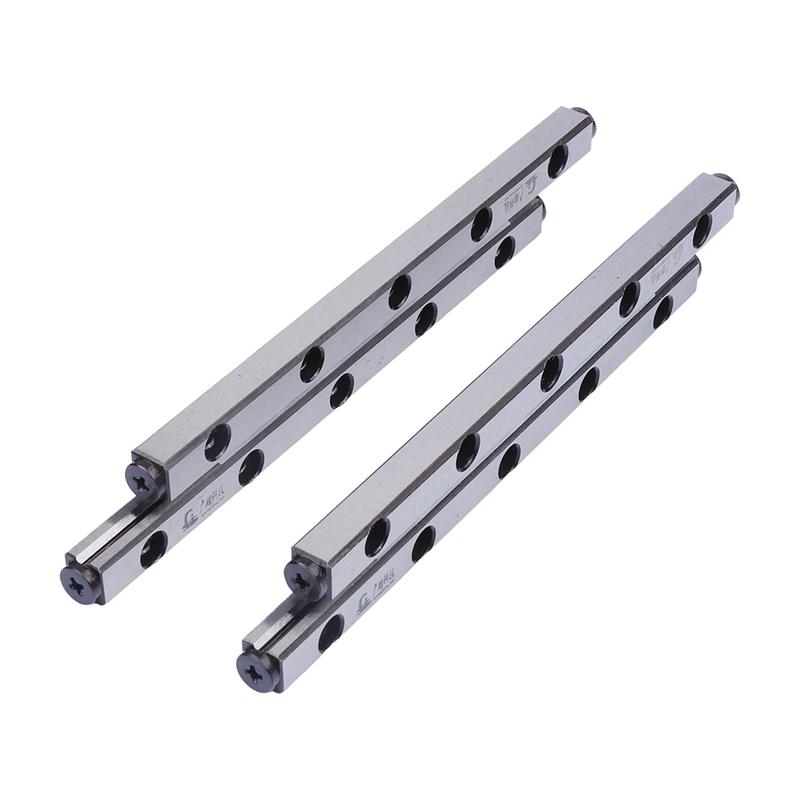

​线性交叉导轨俗称交叉导轨，短行程、高精度、紧凑型直线滚动导向件，区别于循环式滚珠直线导轨；滚子 90° 交替交叉排列，V 型滚道，滚子不循环，属于有限行程导向机构。下面小编介绍一下线性交叉导轨的使用方法：
一、安装前准备

1. 基面检查
底座与滑台安装平面必须清理干净，去除毛刺、铁屑、油污；基面平面度、直线度要满足导轨精度等级，基面不平会直接破坏预压、快速磨损滚道。
建议：靠基准挡边定位，不要只靠螺丝硬拉校正。
2. 成套配对
导轨是出厂配对研磨的，不要拆组混用不同编号导轨；拆开包装后，不要单独抽出保持架，滚子容易散落掉落。
3. 工具：力矩扳手、百分表、无尘布、专用精密润滑脂。

二、标准安装步骤

1. 先固定固定侧导轨（底座轨），轻锁螺丝，由中间向两端、分 2 次按规定扭矩锁紧，防止导轨扭曲变形。
2. 装入滚子保持架，保持架放在导轨中间位置；
3. 装上滑台侧导轨，临时锁紧；
4. 预压调节（关键）
带调节螺丝款：边推动滑台，均匀微调预压螺丝；手感顺滑无卡顿、无明显间隙即可。
   - 预压太大：滑动沉重、发热、磨损快；
   - 预压太小：有间隙、定位精度差。
5. 全行程手动推拉测试，全程顺滑无卡滞，用百分表校验直线度。
6. 安装行程限位挡块：导轨两端的止动螺丝仅用来防保持架脱出，不能当硬限位，必须额外设计机械限位，防止超行程撞坏保持架。

三、上机使用操作

1. 运行速度：只适合低速、微量进给；严禁高速往复。高速惯性会造成保持架蠕变（移位），是交叉导轨常见故障。
2. 行程控制
有效行程 = 导轨总长 − 保持架长度；滑台运动时，保持架不能跑到导轨两端极限，要预留余量。
垂直安装场景蠕变更明显，优先选用防蠕款交叉导轨。每次使用前，把滑台往复走几次全行程，把保持架复位到中间位置。
3. 载荷使用
载荷、倾覆力矩不能超过样本额定值，预留 1.2~1.5 安全系数；偏载会造成单侧滚子过载，快速磨损。
4. 驱动：适合伺服 / 微型电机做微量精密进给；不要冲击式启停。

四、润滑维护（非常重要）

1. 首次使用前，在 V 型滚道均匀涂上精密锂基润滑脂，手动全行程来回推动数次，让油脂均匀分布，擦除多余溢脂THK。
2. 周期参考：普通环境6 个月或移动距离 1000km补脂；粉尘、洁净室缩短至 3 个月。
3. ❌不同型号润滑脂不要混用。

五、环境防护

1. 标准交叉导轨无防尘密封，粉尘、金属碎屑落在 V 滚道会划伤工作面；粉尘环境必须加装防尘盖板 / 防尘罩。
2. 潮湿、腐蚀环境选用不锈钢材质导轨。

六、禁止操作（避坑）

❌ 敲击导轨、直接敲打保持架，滚子极易脱落；
❌ 基面不平强行锁紧螺丝，强行校正导轨；
❌ 超行程运行，撞机；
❌ 高速往复、冲击负载；
❌ 无润滑干跑，直接刮伤 V 型滚道；
❌ 混用不同配对组导轨；
❌ 依靠导轨端面止动螺丝做硬限位。

七、日常点检项目

1. 手感：全行程滑动阻力均匀，无卡点、无异响；
2. 检查保持架是否偏移；
3. 查看滚道有无发黑、磨损碎屑；
4. 检查润滑脂状态，脏污及时清洁重新上脂。
