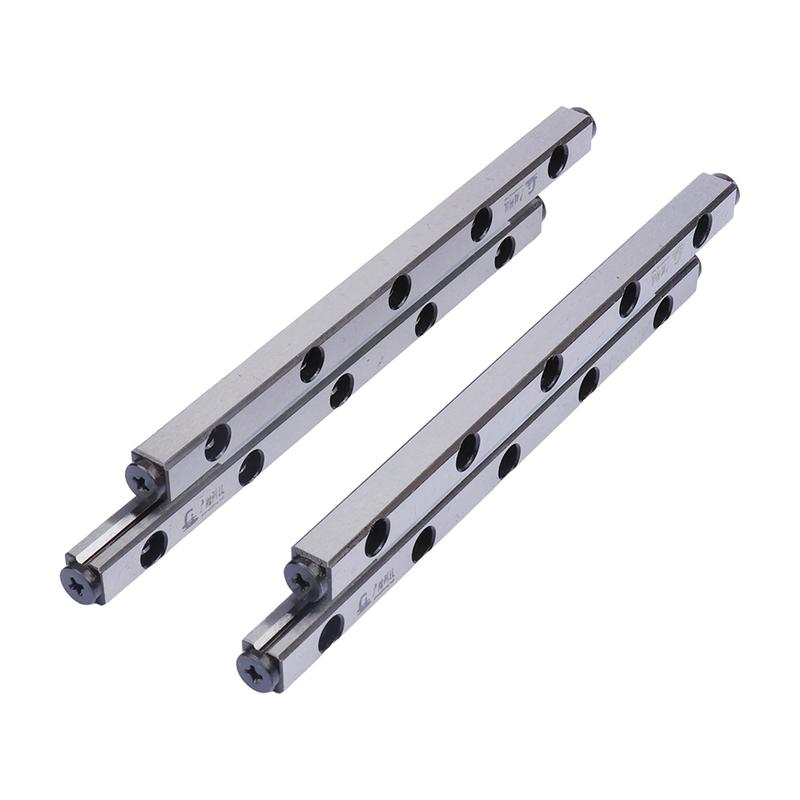

​交叉滚柱导轨是短行程精密导向件，自带预紧，对安装、粉尘、润滑、行程限制非常敏感，一旦操作不当，精度快速下降、滚道压伤直接报废。下面分成选型、安装、使用、维护、储存五大块。
一、选型阶段注意事项

1. 行程限制（重要）
交叉导轨滚子不循环，有效行程大约是导轨本体长度的 1/2。
举例：导轨总长 100mm，zui大有效行程≈50mm。
若行程超过，保持架会脱出导轨，滚子散落，导轨直接报废。
选型公式：导轨长度 ≥ 1.5 × 实际工作行程。
2. 负载与倾覆力矩
交叉导轨四向承载，但不能长期超载、冲击负载。滚柱是线接触，瞬时冲击极易在滚道留下压痕，产生振动、异响、精度永久变差。
如果有较大倾覆力矩，要核对样本力矩参数，必要时增加导轨数量。
3. 材质匹配环境
- SUJ2 轴承钢：精度高、刚性好；怕水汽、粉尘，必须定期上润滑脂；干燥车间、红外焊接工装首选。
- 不锈钢款：防锈；硬度偏低、刚性略差，价格贵；适合超声清洗工位这类潮湿环境。

4. 粉尘环境评估
塑料粉尘、碳粉、金属铁屑（活性炭车间、手机壳加工）非常不友好**，碎屑进入滚道会刮伤滚道表面，精度快速劣化。粉尘场景一定要配套伸缩防尘罩。

二、安装作业注意事项

1. 安装基面精度要求高
底座 / 滑台的平面度、直线度必须达标；基面不平，锁紧螺丝时导轨会被强行扭曲，预紧失衡，出现卡顿、异响。
建议：安装前用大理石平台检测底座平面。
2. 锁紧螺丝顺序
对角分次锁紧，不要一次性锁死单边；防止导轨局部变形。螺丝扭力严格按样本扭力值，扭力过大压坏滚道；扭力不足，工作时移位。
3. 导轨配对方向
交叉导轨是成对配套磨削出厂，不能单条互换，不能打乱配对；拆卸时做好标记。
4. 避免异物留在导轨底面
安装前彻底清理基面铁屑、毛刺；微小颗粒垫在导轨底部，运行就会压伤滚道。
钣金锐边要打磨，防止割破防尘罩。

三、设备运行使用注意事项

1. 速度限制
推荐运行速度 ≤1 m/s；优先低速微动场景。高速会造成保持架蠕动、偏移，产生跳隙、磨损加快。不适合高速输送机构。
2. 禁止撞击、跌落
导轨预紧量很大，轻微撞击就会造成滚道压痕，肉眼不一定看得见，但运行会抖动、有噪音。工装调试严禁硬撞限位。
限位建议加装橡胶缓冲，不要硬限位直接撞击滑台。
3. 润滑要求
使用精密低粘度润滑脂，不要用厚重黄油（容易粘粉尘）。
- 新导轨出厂带少量润滑脂；装机后先补脂；
- 间歇使用：每月补脂；连续生产：每周补脂；
⚠️ 不要加液体润滑油，容易把粉尘带入滚道。
4. 防止异物进入滚道
防尘罩要完整；一旦防尘罩破损立即停机更换。手机壳加工产生塑胶屑，每班要检查防尘罩完整性。
5. 温度环境
常规款工作温度一般 -20～80℃；高温工况需要确认保持架材质，高温会造成树脂保持架变形。

四、日常点检维护清单

✅每班：
目视检查有无异响、卡顿、防尘罩破损；观察有无粉尘堆积。

✅每周：
清理防尘罩外部碎屑；检查滑台螺丝有无松动；补润滑脂。

✅每月：
全行程往复运行，感受是否有局部卡点；听滚道有无周期性异响；
出现异响 / 卡顿立刻停机排查，不要带病继续运行，否则滚道损伤会持续扩大。
一旦滚道出现压痕、剥落，无法修复，只能更换整套导轨。

五、储存与搬运注意事项

1. 存放平放，不要悬空堆叠受力；避免长时间单向受压，预紧变形。
2. 出厂防锈油不要随意擦掉；长期存放放置干燥环境。
3. 搬运不要抓保持架，保持架很脆弱，受力断裂滚子脱落。

六、常见踩坑总结

❌ 行程设计过长，保持架脱出，导轨报废。
❌ 安装基面不平，强行锁螺丝，导轨扭曲，运动卡顿。
❌ 粉尘环境不加防尘罩，塑料屑进入滚道，刮伤滚道。
❌ 选用厚重黄油，粘住粉尘，加速磨损。
❌ 工装硬限位撞击，滚道压伤，精度永久性损坏。
