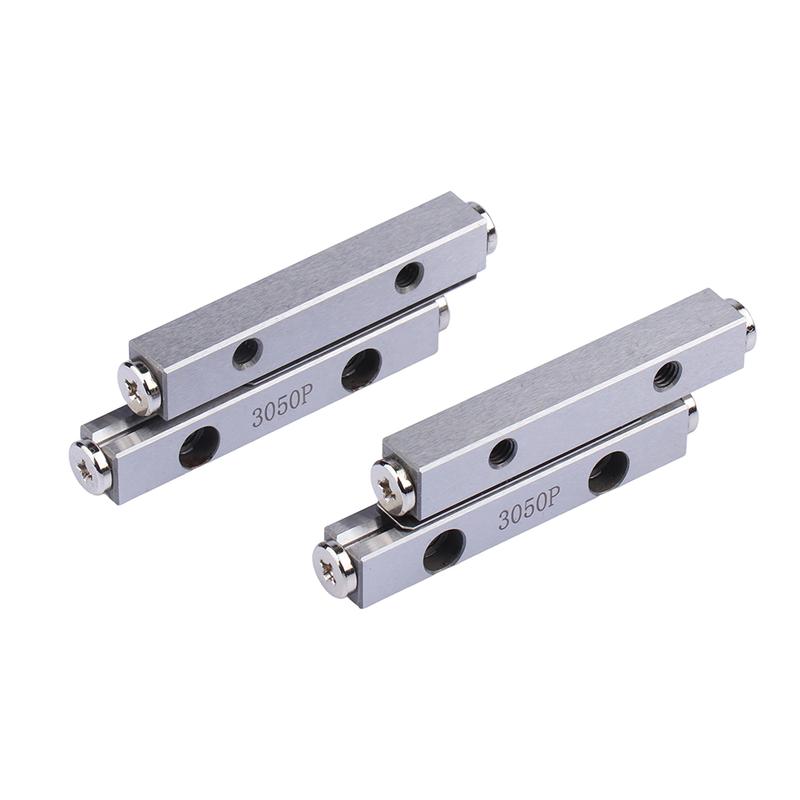

​方形交叉导轨（也叫交叉滚子导轨）是一种高刚性、高精度、紧凑化的直线运动部件，核心是90° 交叉排列的圆柱滚子在 V 型滚道上滚动，适合短行程、高精密、高负载场景。那么，方形交叉导轨安装前准备→基准处理→导轨预装→调间隙 / 预压→锁紧复检→试跑验收全流程讲解，适配单组、双组并联工况，附关键管控点与避坑事项。
一、安装前准备
1. 环境与工具
环境：无尘车间 / 工位，避免铁屑、粉尘、冷却液飞溅；台面防震。
工具：精密水平仪、塞尺、扭力扳手、内六角扳手、无尘布、无水乙醇、精密垫片、铜棒（禁止铁锤直接敲击）、润滑脂。
量具：百分表 / 千分表、直角尺，检测平面、平行度。
2. 工件与导轨检查
检查机床 / 滑台安装基准面：平面度、直线度、粗糙度符合图纸，无毛刺、磕碰、砂眼，用酒精彻底清洁。
核对导轨型号、精度、预压等级、行程，外观无锈蚀、滚子无卡滞、保持架完好。
导轨暂不拆原有防护油脂，安装完成后再补润滑。
二、固定固定侧导轨（基准轨）
摆放导轨：将其中一根导轨作为主基准轨，贴合设备基准面，初步定位。
预锁螺丝：依次穿入固定螺栓，手动拧至贴合即可，不要完全锁紧，保留微调余量。
精度校正：
用水平仪调导轨水平；百分表沿导轨全长打直线度，保证直线度达标。
确认导轨端面、侧边定位靠紧基准挡边，无偏移。
分次锁紧：采用对角分次锁紧法，分 2~3 遍按规定扭力拧紧所有螺丝，避免单边受力导致导轨变形。
三、装入滚子保持架 + 活动导轨
保持架安装：将交叉滚子保持架平稳套在基准导轨 V 型滚道上，缓慢推入，全程禁止歪斜、硬推，防止滚子脱落、划伤滚道。
注意：保持架严禁翻转、错位，滚子必须完整嵌入两侧 V 槽。
合入活动导轨：将另一根活动导轨轻放在滚子上，自然贴合，不要下压、撞击。
初步对位：移动活动滑台全程走一遍行程，确认移动顺畅、无卡点、无明显卡顿异响。
四、调平行度、间隙与预压（核心工序，决定精度）
交叉导轨分无预压 (Z0)、轻预压 (Z1)、中预压 (Z2)、重预压 (Z3)，分两种调节结构：垫片式、偏心螺丝式。
方式 1：垫片调节（主流结构）
活动导轨螺丝先预紧，保留微调间隙。
在活动导轨与安装座之间增减精密薄垫片，控制整体间隙 / 预压：
无间隙要求（普通工况）：拉动滑台顺滑无阻，塞尺0.01mm 无法塞入。
轻 / 中预压：手感略有阻尼、移动均匀，无松旷、无晃动；用手按压滑台四角，无间隙窜动。
全程分段检测：在行程起点、中点、终点三处复测间隙与顺滑度，保证整段一致性。
方式 2：偏心螺丝调节
旋转偏心轴，逐步缩小两导轨间距，边调边手动推拉滑台。
一边调一边检查四向窜动：上下、左右用手晃动滑台，无虚位即为预压到位。
调好后锁紧偏心轴防松螺母，防止运行松动。
通用校验标准
合格：全程移动手感均匀、无异响、无跳动、无局部卡滞；四向无间隙窜动。
不合格：局部卡顿→重新调平行；有旷量→加大预压；过紧阻力大→适当松量 / 减垫片。
五、zui终锁紧与复检
预压、平行度达标后，对角分次按标准扭力彻底锁紧活动导轨所有固定螺丝。
二次全行程手动推拉，再次确认顺滑度、预压不变。
打百分表复检：
直线度、平行度；
滑台上下、左右跳动量，符合设备精度要求。
多组并联导轨：按同样流程逐组调校，保证各组等高、同步。
六、润滑与防护
清洁导轨表面浮尘，在 V 型滚道、滚子接触面均匀涂抹专用导轨锂基脂 / 润滑油，薄涂即可，不要过量（积油粘屑）。
按需加装防尘罩、防尘挡板，阻挡铁屑、切削液。
七、空载试跑与验收
手动全行程往复 10~20 次，磨合预压与接触面。
低速电动空载运行：由慢到快，分段运行全程。
验收项：
运行无异响、无抖动、温升正常；
重复定位精度、直线度达标；
启停、换向无卡滞。
八、关键安装禁忌 & 避坑要点
❌ 严禁用铁锤直接敲击导轨、保持架，必须垫铜棒，防止滚道变形、滚子破损。
❌ 基准面不清理、有毛刺就安装，直接卡死、精度报废。
❌ 单次把螺丝锁死，导轨扭曲，运行卡顿、寿命骤降。
❌ 预压过大：阻力剧增、发热大、磨损快；预压过小：有间隙、刚性不足、定位不准。
❌ 保持架歪斜强行推入，会刮伤 V 型滚道，产生永久性损伤。
❌ 安装后不做防尘，铁屑进入滚道，短期内出现异响、精度漂移。
