​交叉导轨加工整套分为导轨条（轨道）、V 型滚道、圆柱滚子、保持架、安装基准、预紧调节结构、端部限位七大结构单元，下面分块说明结构硬性技术要求，适合图纸标注、来料检验、加工评审。
一、导轨本体（轨道条）结构要求

1. 基准面结构
必须设置单一主基准安装肩面（定位基准），基准面与滚道面一次装夹磨削；基准棱边倒角 R0.3~0.5，避免装配干涉、磕伤；基准面不能有砂轮台阶、塌角、毛刺。
4 根导轨为一套配对件，导轨带有配对标记，装配时标记同向，不可混配、调换位置。
2. V 型滚道结构（核心）
   - 标准夹角90°±0.02°；两个斜面对称，载荷均匀分配；角度偏斜会造成滚子偏载、单边磨损、卡死
   - 滚道为连续直线，无台阶、接刀痕、磨削波纹；滚道轮廓是直线，不是圆弧
   - 滚道与基准面平行度严格受控；P 级≤0.005mm/100mm，SP 精密级≤0.002mm/100mm
   - 滚道表面粗糙度：精磨 Ra0.2~0.4μm，超精款 Ra≤0.05μm，不允许肉眼可见砂轮纹路
3. 安装孔结构
沉头锪孔，锪孔深度控制，螺钉锁入后螺钉顶面低于导轨表面，不能干涉保持架；调节侧导轨的安装孔要有横向调节间隙，用于预紧调整。
4. 材质与热处理结构要求
GCr15：淬火 HRC60~64；9Cr18 不锈钢款用于潮湿清洗工况；淬硬层均匀，滚道表面不允许磨削烧伤、回火变色；内部残余应力必须时效释放，防止后期弯曲变形。

二、滚子结构技术要求

1. 滚子为精密圆柱滚子，圆柱度、直线度、端面倒角齐全；同一套导轨内所有滚子直径分组差≤0.001mm，保证载荷均分，无个别滚子过载卡顿。
2. 滚子相邻轴线严格 90° 正交交叉排布，一竖一横交替，这是四向承载结构基础；滚子只做滚动、不循环（区别于循环滚珠导轨），行程有限。
3. 滚子端面光滑，无磕碰崩边；滚子长度和 V 槽有效接触长度匹配，不允许偏出滚道边缘。

三、保持架（滚子隔离架）结构要求

1. 兜孔节距均匀，兜孔尺寸与滚子间隙合理：既要保证滚子自由滚动，又不能让滚子倾斜、窜位、互相碰撞摩擦。
2. 材质：常规 POM；高温 / 溶剂工况 PEEK；潮湿清洗工况可选薄不锈钢冲压保持架；
3. 结构：
   - 保持架总长度决定zui大行程，有效使用行程≤保持架移动极限，不能撞两端挡块；实际工作行程建议取理论zui大行程 80% 以内，防止保持架挤压变形、滚子脱落
   - 可选带防偏移齿结构（NB NV 型），防止升降工况保持架打滑、移位
   - 保持架不能和导轨螺钉、基准肩发生干涉；兜孔边缘圆滑，无尖角刮伤滚子
4. 保持架是整套导轨的同步约束件：所有滚子同步跟随保持架滑动，不能出现滚子单独跑偏。

四、预紧调节结构（装配结构要求）

1. 结构形式：一般其中一根导轨为可调侧，配套预紧调节螺钉；其余三根为固定基准轨，基准面贴死底座定位肩。
2. 预紧原理结构要求：依靠调节螺钉平移可调导轨，缩小 V 槽间隙，消除间隙、建立预紧；
   - 轻预紧：低阻力、低速扫描；
   - 中预紧：自动化滑台（小型热板机、清洗工装）；
   - 重预紧：高刚性抗倾覆，阻力上升明显
3. 结构硬性约束：调节螺钉必须均匀分布在滚子覆盖区间内，禁止单点调节，避免导轨扭曲、V 角变形；调节后锁紧螺钉要有防松结构（防松胶、弹垫）。
重点：预紧不是加工尺寸，是成套装配结构；导轨本身加工精度再好，调节结构不合理一样卡死。

五、端部限位、防尘结构要求

1. 两端必须设置止挡块（stopper），防止保持架脱出导轨、滚子散落；止挡块螺钉锁固可靠，承受冲击不松脱。
2. 可选防尘刮片（Wiper）结构：刮片紧贴导轨顶面，阻挡粉尘、切削液、清洗水雾进入滚道；清洗环境优先配置防尘刮片，防止滚道锈蚀、卡屑。
3. 端部不能有尖角，避免刮伤保持架。

六、成套配对结构要求（非常容易忽略）

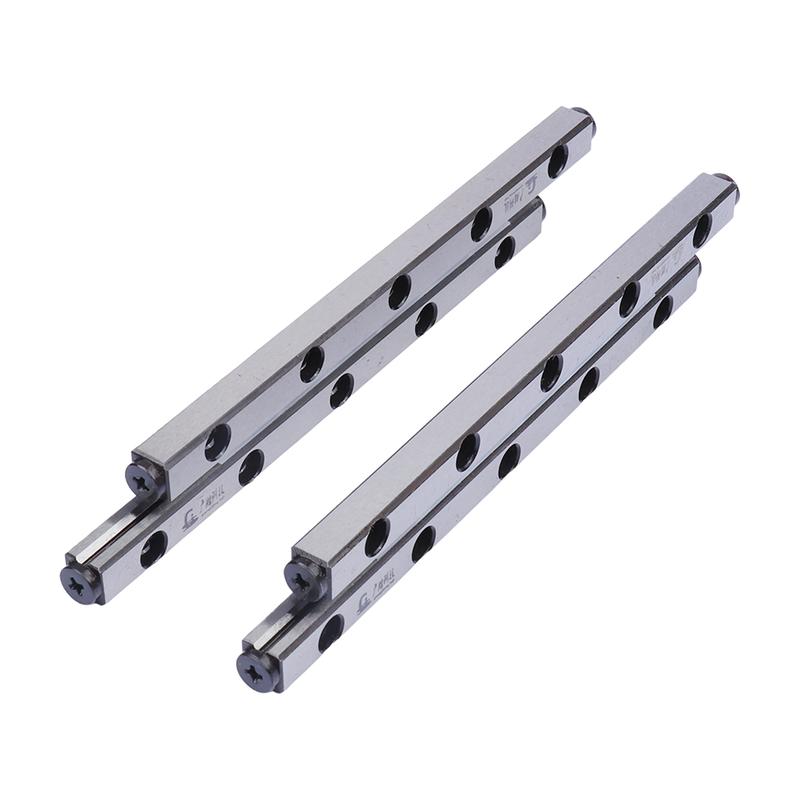

1. 一套标准交叉导轨是4 根轨道 + 2 组保持架；模组型 CRWM 是内侧两根一体结构，减少配对误差。
2. 配对厚度差控制：同组四根导轨厚度必须分组配对，厚度差超差会造成预紧不均、单边阻力大。
3. 运动顺畅性结构指标：全行程无卡点、阻力波动均匀；无周期性异响；滑动阻力曲线平稳。
4. 承载结构能力：正交滚子结构同时承受径向、轴向、翻转力矩（倾覆力矩）；设计时载荷重心落在滚子承载区间内，避免偏载。

七、配套安装基面的结构要求（属于系统结构要求）

交叉导轨对底座 / 滑台安装基面要求很高，属于导轨系统结构要求：
- 安装基准面平面度≤0.005mm/100mm；两个导轨安装面之间平行度、直角度达标；
- 底座要有定位挡肩，导轨基准面靠紧挡肩定位，不能只靠螺钉拉紧定位；
- 底座刚性足够，加载后底座变形会直接抵消导轨精度，造成卡死、精度漂移。

八、禁止性结构要求

1. 不允许 V 滚道上开槽、开孔、加工缺口；缺口会造成应力集中、滚子冲击、疲劳断裂
2. 不允许导轨基准面和滚道面不同基准、多次转换定位基准
3. 不允许滚子大小混组、保持架兜孔大小不一
4. 潮湿清洗工况，不能选用普通 GCr15 无防尘结构，容易点蚀失效

九、图纸上可直接复制的结构技术摘要

4 轨配对，标记同向装配；V 滚道夹角 90°±0.02°；滚道对基准面平行度 SP 级≤0.002mm/100mm；滚子同组直径差≤0.001mm；保持架兜孔均匀，滚子 90° 正交排布；配置可调预紧结构、端部止挡；滚道淬硬 HRC60–64；无磨削烧伤；按需加装防尘刮片；工作行程不超过zui大行程 80%。
