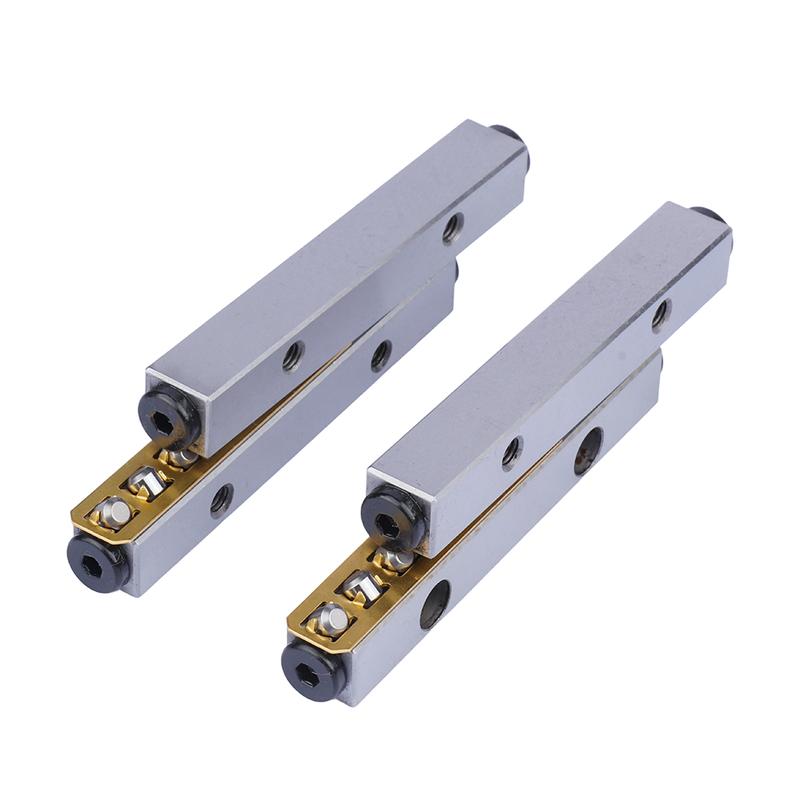

​交叉滚珠导轨（常称交叉滚子导轨）是一种非循环式、90° 交叉排列的精密直线导轨，主打超高刚性、超高精度、小体积，适合微米 / 亚微米级定位的短行程精密场合。下面小编讲解一下交叉滚珠导轨安装细节的注意事项：
一、安装基面前期准备
基面精度达标
安装底座平面度控制在0.005mm/m以内，必须精磨 / 刮研处理，严禁钣金焊接面直接装配，基面不平直接造成导轨变形、卡顿、精度跑偏。
彻底清洁无杂质
用无尘布蘸无水酒精擦拭基面、导轨滚道、滚子保持架，铁屑、粉尘、油污、毛刺全部清理干净，细小颗粒都会拉伤滚道，直接报废导轨。
环境无尘作业
精密导轨尽量在无尘车间安装，避开打磨、切削工位，安装全程避免扬尘掉落滚道内部。
确认基面水平
整机提前调平，水平误差控制在 0.02mm/m 内，防止单边受力偏磨。
二、导轨对位拼接细节
区分基准轨与从动轨
固定一侧为基准主导轨，先锁紧定位；另一侧为从动微调导轨，不可两边同时死锁，预留微调间隙消除装配应力。
90° 交叉对齐
两组 V 型滚道精准对齐，滚子保持架居中摆放，严禁歪斜、偏移、错位，错位会直接卡死无法滑动。
禁止强行推入
保持架自然放入滚道，手推滑动顺畅无阻力即可，切勿敲打、硬压强行装配，容易压伤滚珠与滚道淬火面。
行程预留余量
安装前确认最大滑动行程，禁止超行程安装，防止保持架滑出脱落、滚珠散落。
三、锁紧固定螺丝规范
螺丝规格统一
使用原厂配套等高内六角螺丝，长短一致，避免螺丝顶死导轨底部造成形变。
对角分次锁紧
遵循对角对称、分次拧紧原则，先预紧定位，再均匀满力锁紧，切忌单边一次性锁死，极易拉歪导轨、产生内应力。
锁紧力度适中
力度统一均匀，过松出现间隙晃动、精度差；过紧挤压导轨变形，滑动卡顿、温升变大。
定位销优先定位
有定位销孔先打入定位销精准定位，再锁紧固螺丝，保证重复装配精度。
四、预紧力度调节重点
按需调预紧
轻载微调、光学设备用微预紧；精密检测、重载承重调标准预紧；高刚性无间隙工况加大预紧，严禁预紧过大导致滑动发紧、阻力飙升。
双侧预紧均匀
两边预紧间隙保持一致，滑动全程手感轻重统一，无一头松一头紧现象。
预紧完成复测
调好后手推滑座，全程顺滑、无卡点、无晃动即为合格。
五、润滑加注细节
用油匹配
只用精密低黏度导轨专用润滑脂，不可用黄油、机械重润滑油，粘稠度过高影响微动精度。
少量薄涂
仅在滚道两侧薄薄涂抹一层即可，严禁大量灌油，过多油脂容易吸附灰尘积垢，堵塞滚道。
安装前润滑
装配完成后低速往复滑动十余次，让油脂均匀覆盖所有滚珠接触面。
六、负载与装配受力禁忌
受力居中
工作台、负载重心尽量落在导轨受力中心，避免长期单边偏载使用，造成单侧滚珠过度磨损。
禁止侧向强行施压
安装工件时不要横向掰动滑座，避免滚珠受力变形、滚道出现压痕。
叠层安装对齐
双层、多组组合使用时，上下导轨孔位、行程完全对齐，误差控制在 0.01mm 以内。
七、防护与接线配套细节
及时加装防尘配件
安装完成立刻装好防尘盖、防尘密封条，阻挡粉尘、水汽进入滚道，延长使用寿命。
远离热源与水汽
避开焊接热源、高温设备、潮湿水雾区域，高温会让润滑脂失效，水汽易生锈。
避开强电磁干扰
精密检测用导轨远离变频器、电机，防止磁场影响微动定位精度。
八、安装后试运行检测
空程全行程滑动
手动全程往复滑动，检查有无卡顿、异响、阻滞感，有异常立即松螺丝重新对位。
精度复测
用百分表复测直线度、平行度，确认装配后精度无丢失。
空载短时试运行
低速空载运行几分钟，确认无异振、无异响再正式加载使用。
九、严禁违规操作
禁止敲击导轨工作面、滚道面，淬火面极易崩边受损
禁止在导轨滑动面上点焊、打孔、改造加工
安装时禁止徒手直接触摸精密滚道，手上汗液易造成氧化生锈
