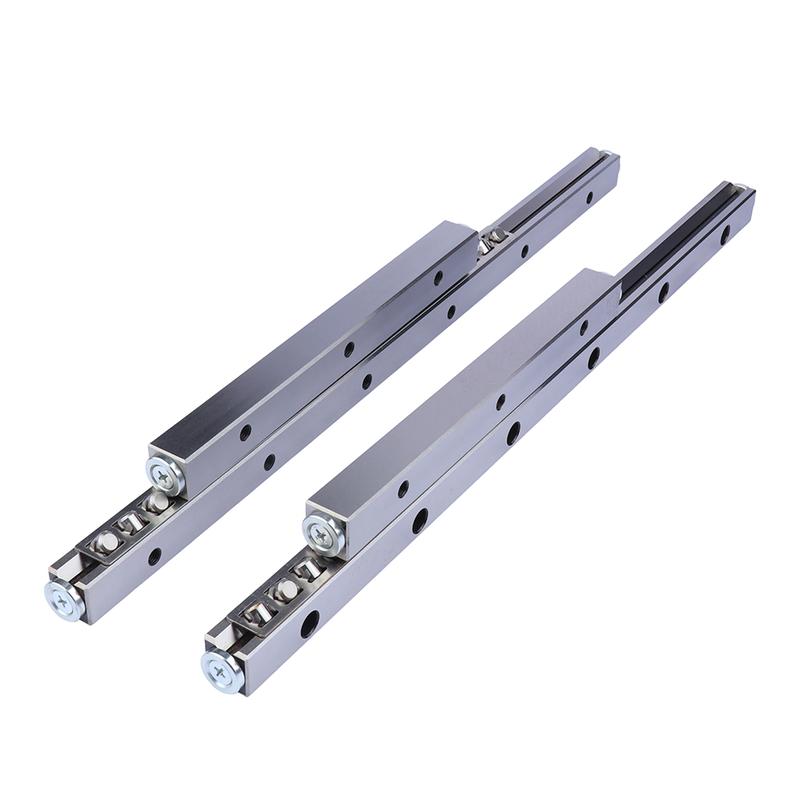

​机器人交叉导轨是一种基于滚动摩擦原理的高精度直线传动部件，在机器人领域（尤其是工业机器人和康复训练机器人）中发挥着关键作用。在安装机器人交叉导轨需遵循严谨的分步流程，结合预压校准、扭矩控制及防脱结构验证，以释放其高刚性、低摩擦的核心优势。以下是具体安装方法及关键注意事项：
一、安装步骤
初始定位与导正
推动模组左右移动，使导轨运行顺畅并自动导正，确保导轨间相互平行。
使用扭矩螺丝刀加载相应扭力，为后续固定提供基准。
分步固定与预压调试
右侧固定：将模组推至右侧顶端，拧紧左侧顶部螺丝，锁紧预压调试导轨。
左侧固定：推至模组左端顶端，拧紧右侧顶部螺丝，锁紧预压调试导轨。
底部固定：拧紧底部螺丝，确保导轨整体稳定性。
预压螺丝调整：将模组推至左侧顶端，拧紧右侧预压螺丝；推至右侧顶端，拧紧左侧预压螺丝，调节模组运行无间隙，防止导轨自动外移。
载荷测试与运行优化
在模组上方放入25KG砝码（模拟实际载荷），此时模组变为0预压力，运行应非常顺畅。
若未加载时运行较紧属正常现象，加载后需确认无卡滞、异响。
二、关键注意事项
扭矩控制与工具选择
必须使用扭矩螺丝刀或扭力扳手，按厂家规定的扭矩值拧紧螺丝，避免过紧导致导轨变形或过松引发松动。
不同型号导轨的扭矩值可能不同，需参考具体安装手册。
预压调整与间隙管理
预压调试是确保导轨高精度的核心步骤，需通过调整预压螺丝消除间隙，同时避免过度预压增加摩擦。
使用千分表等工具检测间隙，确保调整后运行平稳。
防脱结构验证
完成安装后，需验证导轨是否具备防脱功能（如限位块、端面止动板），防止运行中滑块脱落。
滑动模组全行程，确认保持器两端的圆柱滚子不会碰到滑轨端部螺钉。
清洁与润滑
安装前用清洁剂清洗各部件，涂抹防锈油或润滑油，减少磨损并延长寿命。
安装面需无毛刺、伤痕，清角槽需处理平整，避免影响导轨精度。
三、特殊场景安装方法
高精度导轨安装
使用激光跟踪仪或百分表辅助定位，确保导轨与基准面的垂直度、平行度误差在允许范围内。
借助安装卡具或定位销进行精确定位，消除安装误差。
空间受限导轨安装
若导轨侧面无足够空间加工螺孔，可采用压板从侧面压紧导轨，避免钻孔破坏导轨强度。
薄型或微型导轨优先选择此方式，保持结构完整性。
立式或侧装导轨安装
法兰式滑座设计可简化装配流程，通过顶部或侧面固定实现快速对位。
适用于立式结构或移动平台侧面安装，需确保滑座安装基面平整。
