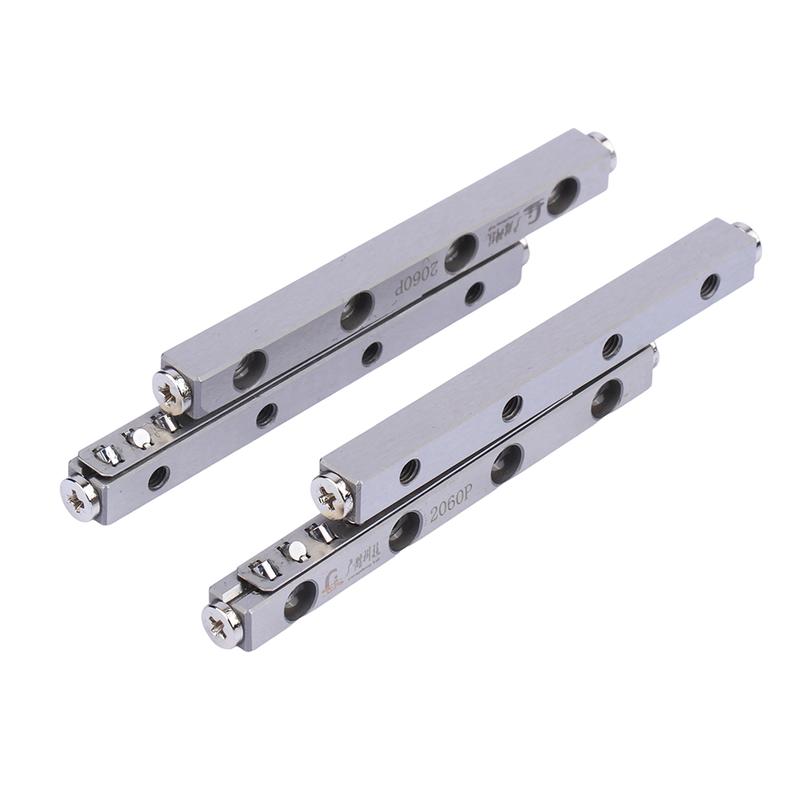

​直线交叉导轨是一种结合直线导轨与交叉导轨特性的精密传动部件，其核心在于通过交叉排列的滚动体（如圆柱滚子或滚珠）在直线导轨的V型滚道或平面滚道上实现高精度、高刚性的直线运动。在安装直线交叉导轨时，需严格遵循操作规范以确保其高精度、高刚性及长寿命特性。以下是安装过程中的关键注意事项，涵盖安装前准备、安装步骤、调试与检测等环节：
一、安装前准备
环境检查
清洁度：安装区域需无灰尘、油污、金属屑等杂质，避免污染导轨或滑块。建议使用无尘布擦拭导轨表面，并用压缩空气吹净安装孔。
温度与湿度：环境温度应稳定在20±5℃，湿度≤60%，以减少热胀冷缩对安装精度的影响。
基础面平整度：安装基面需经过精密加工（如磨削），平面度误差≤0.05mm/m，避免导轨变形。
工具与材料准备
专用工具：扭矩扳手（用于拧紧固定螺栓）、千分表（检测平行度）、水平仪（调整水平）、塞尺（测量间隙）。
辅助材料：导轨专用润滑脂（如NSK LR3）、清洁剂（酒精或丙酮）、防锈油（安装后涂抹）。
导轨与滑块检查
外观检查：确认导轨和滑块无划痕、磕碰或锈蚀，滚动体（圆柱滚子或滚珠）无缺失或损坏。
预紧力测试：用手轻推滑块，检查滚动体运动是否顺畅，无卡滞或异常噪音。
二、安装步骤
导轨定位与固定
基准面选择：以机床运动轴的基准面为参考，确保导轨安装方向与运动方向一致。
导轨对齐：使用千分表检测导轨侧面的直线度，误差≤0.02mm/m；通过调整垫片或螺栓预紧力，使多根导轨平行度误差≤0.03mm/m。
螺栓拧紧：分阶段拧紧固定螺栓（通常分3次，每次拧紧至额定扭矩的30%、60%、100%），避免一次性拧紧导致导轨变形。扭矩值需参考厂商手册（如M5螺栓扭矩约为5-6N·m）。
滑块安装
清洁导轨：用酒精擦拭导轨表面，去除油污或杂质。
滑块对准：将滑块缓慢滑入导轨，避免撞击或倾斜，确保滚动体正确嵌入导轨滚道。
端盖固定：安装滑块端盖时，注意密封条方向，防止润滑脂泄漏或异物进入。
润滑与防锈
润滑脂填充：在滑块内部滚动体腔体及导轨滚道涂抹适量专用润滑脂（约填满1/3空间），减少摩擦和磨损。
防锈处理：安装完成后，在导轨非接触面涂抹防锈油，防止长期暴露导致锈蚀。
三、调试与检测
运行测试
手动运行：轻推滑块，检查运动是否平稳，无卡滞、跳动或异常噪音。
负载测试：在滑块上加载额定负载（如50%zui大载荷），运行数个行程，观察导轨是否发热或变形。
精度检测
平行度检测：用千分表测量滑块移动时与导轨的平行度，误差≤0.01mm/100mm。
重复定位精度：通过激光干涉仪或光栅尺检测滑块多次往返后的定位偏差，确保符合设计要求（如±0.5μm）。
间隙调整
预紧力调节：若滑块运动过松或过紧，可通过调整滑块侧面的预紧螺钉（部分型号支持）或更换不同厚度的垫片来优化预紧力。
间隙补偿：在长行程导轨中，需预留热膨胀间隙（通常为0.1-0.3mm/m），避免温度升高导致导轨变形。
四、常见问题与解决方案
运动不平稳
原因：导轨安装面不平整、润滑不足、滚动体损坏。
解决：重新研磨安装面、补充润滑脂、更换滑块。
噪音过大
原因：螺栓未拧紧、导轨与滑块间隙过大、异物进入。
解决：按扭矩要求重新拧紧螺栓、调整预紧力、清洁导轨。
寿命缩短
原因：超载运行、润滑不良、环境腐蚀。
解决：严格控制负载、定期润滑、改善安装环境（如加装防护罩）。
五、维护建议
定期润滑：每运行500小时或3个月补充一次润滑脂（具体周期参考厂商手册）。
清洁保养：每月用无尘布擦拭导轨表面，清除油污和杂质。
防锈处理：长期停用时，在导轨表面涂抹防锈油并覆盖防护膜。
