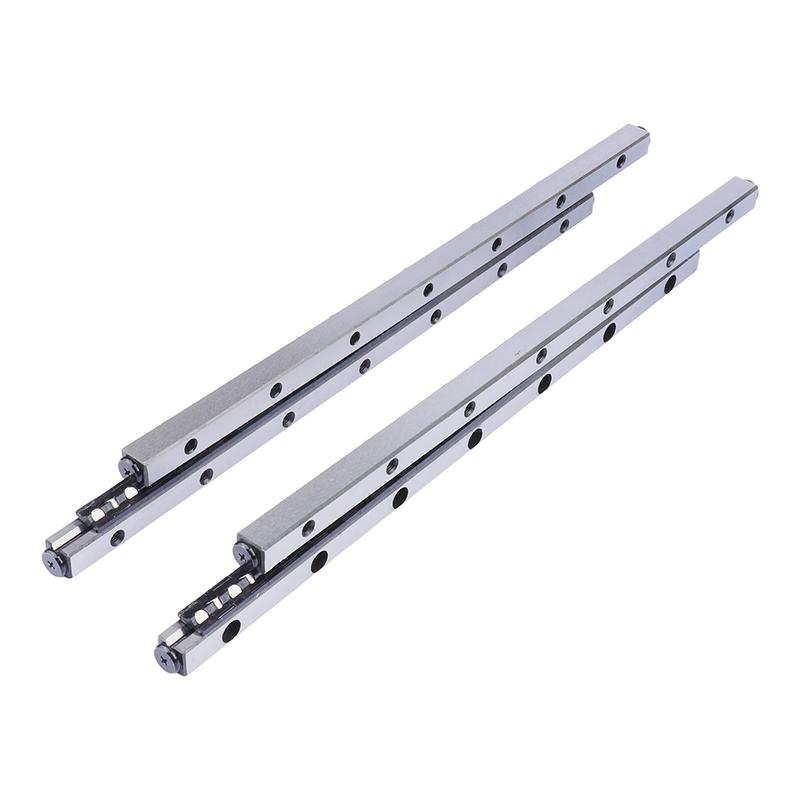

​交叉导轨‌其实就是交叉滚子导轨的简称，它是一种靠滚子在V型槽里滚动来实现直线运动的精密部件，特别适合需要‌高精度、高刚性‌但行程不长的场合。接下来，小编给大家详细介绍一下使用交叉导轨的安装方式：
一、侧面安装（常用，影像仪 / 三坐标滑台标配）
结构形式
两根导轨左右并排竖直安装，导轨锁附孔在侧面；滑块跨在两根导轨之间，载荷上下、前后均匀承载。
固定轨锁在底座垂直立壁；
活动轨锁在移动滑台侧壁；
两导轨 V 槽相对，滚子夹中间。
优点
整机高度超薄，设备紧凑，二次元 XY 工作台标准结构；
抗倾覆力矩强，滑台左右、上下晃动极小；
安装基准统一，等高、平行度容易调校。
装配技术要求
两个立壁安装面等高差≤2μm（2/3 级精密导轨）；
导轨侧面贴合基准面，螺丝分步对角锁紧，防止导轨扭曲；
适合短行程精密定位：影像仪、光学微调台、热板抽板滑台。
缺点
需要设备做垂直安装立壁，底座加工成本略高。
二、底面正装（水平下装，热板机工装、马达检测治具常用）
结构形式
导轨平放，螺丝从导轨底部向上锁入安装台；导轨上表面承载滑台，载荷垂直向下。
导轨平铺在底座平面，沉头螺丝从下方锁紧；
滑台压在两根导轨顶面，上下运动 / 水平平移。
优点
底座只需平面，无需立壁，加工简单；
装配直观，调平行度方便；
可承受较大垂直下压载荷，小型热板机上下模滑台首选。
装配要求
底座平面度≤3μm/100mm；
两条导轨安装基面等高，防止单边受力、滚子偏磨；
锁螺丝扭矩均匀，避免导轨中间拱起变形。
缺点
整机厚度更大，占用 Z 向空间；侧向抗倾覆弱于侧装。
三、顶面倒装（吊式安装，倒挂滑台）
结构形式
导轨固定在上方顶板底面，螺丝从导轨顶面往下锁；滑台悬挂在导轨下方，负载向下垂吊。
适用场景
热板机上模升降机构、倒挂式检测探针滑台、自动化下压工装。
关键技术要点
必须选用带预紧交叉导轨，消除间隙，防止滑台下坠晃动；
增加限位挡板，避免滑台脱落；
润滑选用防滴漏长效润滑脂，防止油污滴落工件。
缺点
自重会产生额外倾覆力矩，重载不推荐。
四、侧向背装（背对式侧装，窄幅紧凑型机构）
结构形式
两根导轨 V 槽朝外、背部相贴并排安装，滑台包裹导轨外侧；锁附螺丝在导轨背部平面。
优点
横向宽度极小，适合狭窄小型治具、030 马达微型检测工装。
短板
抗侧向力矩差，仅适合轻载、无偏心负载场景。
五、辅助细分安装结构（配套安装配件）
单组双轨标准安装
一套运动单元配两根交叉导轨，90° 交叉滚子，绝大多数设备通用。
两组平行双轨（加宽滑台）
左右各一套交叉导轨，滑台加宽，提升承载与稳定性，大型影像仪工作台。
带限位块安装
导轨两端加装金属限位挡板，限制zui大行程，防止滚子脱出，自动化设备必备。
防尘加装式安装
导轨两侧配橡胶防尘片，粉尘多的热板车间、注塑检测治具专用。
六、通用安装硬性技术规范（所有安装方式通用）
基准面必须精密磨削，禁止铸造毛坯面直接安装；
螺丝对角分次锁紧，不可单边一次性锁死，防止导轨扭曲、V 道变形；
安装完成后全行程手动拉动滑台，全程无卡顿、无间隙晃动；
精密级导轨安装后复测行走平行度，超差重新研磨安装基准；
禁止直接敲击导轨校正，易造成滚道压伤的失效。
