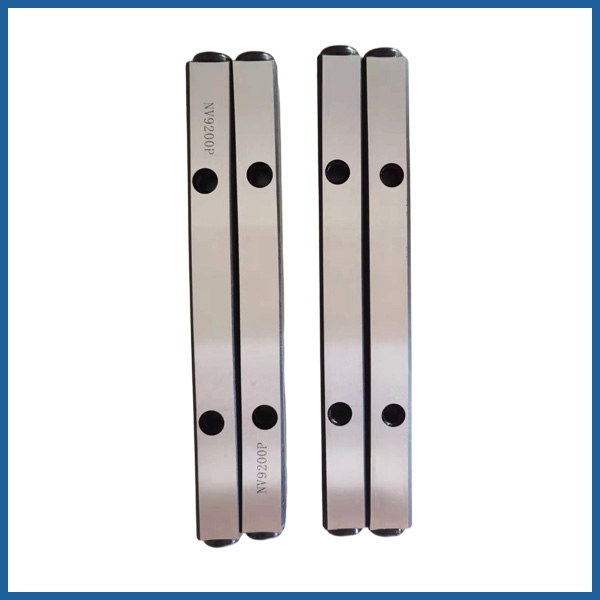

​交叉滚动导轨（又称 “交叉滚子导轨”）的核心优势是通过 “滚子交叉排列” 实现双向高刚性、高精度导向，广泛应用于精密机床、检测设备、半导体设备等场景。若需提升其刚度以满足高负载、抗变形需求，需从 “结构设计优化、材料与工艺升级、安装与预紧控制、辅助强化措施” 四大维度系统性发力，同时兼顾 “刚度提升与精度保留”（避免过度强化导致精度衰减）。以下是具体可落地的技术路径与实施要点：
一、从 “结构设计源头” 提升固有刚度：优化受力与承载形态
交叉滚动导轨的刚度本质是 “抵抗外部载荷（径向 / 轴向 / 力矩）的变形能力”，需通过优化导轨副的 “接触形式、截面结构、滚子配置”，减少受力变形，具体措施如下：
1. 优化滚子规格与排列：增强接触刚度
交叉滚动导轨的刚度核心依赖 “滚子与导轨滚道的接触面积” 和 “滚子数量”，可通过以下设计提升：
增大滚子直径与长度：在导轨安装空间允许的前提下，将滚子直径从常规的 3-5mm 增至 6-8mm（如 THK 交叉导轨 VR 系列，滚子直径每增加 1mm，接触刚度提升约 15%），同时增加滚子长度（如从 8mm 增至 12mm），扩大滚子与滚道的接触面积（接触面积与刚度正相关，面积越大，单位载荷下的变形越小）；
加密滚子排列密度：减小滚子间距（如从常规的 10mm 减至 6-8mm），增加单位长度内的滚子数量（如 100mm 导轨长度内，滚子数量从 10 个增至 16 个），使外部载荷分散到更多滚子上，降低单个滚子的受力变形（尤其适用于均布载荷场景）；
优化滚子交叉角度：常规交叉滚子导轨的滚子交叉角度为 90°（双向等刚度），若设备存在 “单向主导载荷”（如垂直方向载荷远大于水平方向），可定制 “非对称交叉角度”（如垂直方向 60°、水平方向 30°），使主导载荷方向的滚子接触数量更多、接触角更优（接触角越接近 45°，径向刚度越高），提升该方向的刚度约 20%-30%。
2. 强化导轨基体与滑块结构：减少本体变形
导轨基体（导轨条）和滑块是承载的核心结构，其自身刚度不足会导致整体变形，需从 “截面形状、壁厚、加强筋” 优化：
增厚导轨基体壁厚：常规交叉导轨的导轨条壁厚为 5-8mm，可增至 10-12mm（如采用 “U 型加厚截面” 替代常规矩形截面），同时选用 “一体化锻造工艺”（而非冲压工艺）制造导轨条，减少内部应力，提升基体的弯曲刚度（弯曲刚度与壁厚的三次方成正比，壁厚增加 50%，弯曲刚度可提升约 237%）；
滑块内置加强筋：在滑块内部（滚子安装腔之间）增设 “十字形或网格状加强筋”（厚度 3-5mm，材质与滑块一致），增强滑块的抗扭刚度（尤其针对力矩载荷场景，如设备运行中的倾覆力矩，加强筋可减少滑块的扭转变形，使力矩载荷更均匀传递至滚子）；
优化滚道加工精度：滚道是滚子的接触面，其 “圆度、粗糙度、平行度” 直接影响接触刚度 —— 采用 “超精密磨削工艺”（如 CNC 成形磨床，加工精度达 IT5 级），将滚道粗糙度控制在 Ra≤0.2μm（常规为 Ra0.4μm），减少滚子与滚道的接触间隙（间隙越小，刚度越高），同时确保滚道母线的直线度≤5μm/m，避免局部接触应力集中导致的变形。
二、通过 “材料与表面处理” 升级：提升抗变形与耐磨能力
材料的 “弹性模量、硬度、韧性” 决定导轨的抗变形极限，合理选择材料与表面处理工艺，可从 “材质本质” 提升刚度（尤其长期载荷下的刚度稳定性）：
1. 选用高弹性模量材料：减少弹性变形
交叉滚动导轨常规材质为 “SUJ2 轴承钢”（弹性模量 206GPa），若需更高刚度，可升级为以下材料：
高碳铬轴承钢（SUJ3）：在 SUJ2 基础上降低硫、磷杂质含量，弹性模量提升至 210GPa，同时抗拉强度从 1800MPa 增至 2000MPa，抗永久变形能力更强（长期承受额定载荷的 1.2 倍时，变形量比 SUJ2 减少 15%）；
粉末冶金高速钢（如 ASP-60）：弹性模量达 220GPa，硬度可达 HRC65-67（SUJ2 为 HRC60-62），不仅刚度更高，还能承受更高的接触应力（可达 3500MPa，常规 SUJ2 为 3000MPa），适合高载荷、高频次运行场景（如精密冲床导轨）；
陶瓷复合涂层：在导轨滚道表面喷涂 “氧化铝陶瓷涂层”（厚度 50-100μm），弹性模量达 380GPa（远高于钢材），且硬度 HRC≥80，可减少滚道的弹性变形（单位载荷下变形量比钢质滚道减少 40%），同时提升耐磨性（寿命延长 2-3 倍）。
2. 优化热处理工艺：提升材料刚性与稳定性
通过精准的热处理，消除材料内部应力，提升材料的刚性与尺寸稳定性，避免长期使用中因应力释放导致的刚度衰减：
双细化热处理：先进行 “球化退火”（加热至 780-820℃，保温 4 小时，使碳化物球化），再进行 “淬火 + 深冷处理”（淬火温度 850-870℃，油冷至室温后，立即放入 - 80℃深冷箱保温 2 小时），最后高温回火（180-200℃保温 3 小时）—— 该工艺可使材料晶粒细化至 10-15μm（常规热处理为 20-30μm），内应力消除率达 90% 以上，导轨的弹性变形量减少 25%，且长期刚度稳定性提升（10000 小时运行后，刚度衰减率从 5% 降至 2%）；
局部感应淬火：仅对导轨滚道区域进行 “高频感应淬火”（加热温度 900-950℃，淬火深度 2-3mm），使滚道表面硬度达 HRC62-64，而导轨基体保持 HRC30-35 的韧性（避免整体淬火导致的脆性断裂），既提升滚道的接触刚度，又保证基体的抗冲击能力（适合有轻微冲击载荷的场景）。
三、精准控制 “安装与预紧”：最大化实际使用刚度
交叉滚动导轨的 “实际刚度” 不仅取决于设计，还与安装精度、预紧力控制密切相关 —— 安装偏差或预紧不当，会导致设计刚度无法发挥，甚至产生额外变形，需重点关注以下要点：
1. 严格控制安装基面精度：避免强制变形
导轨安装基面的 “平面度、平行度、粗糙度” 是刚度发挥的基础，若基面精度不足，导轨会被强制安装成 “弯曲或倾斜形态”，导致滚子接触不均、刚度骤降：
安装基面平面度要求：基面平面度误差需≤导轨长度的 1/10000（如 1000mm 长导轨，基面平面度≤0.1mm），且每米范围内的局部起伏≤0.05mm（可采用 “精密研磨平板” 或 “大理石平台” 作为安装基面，平面度达 00 级）；
基面粗糙度与清洁度：基面粗糙度需 Ra≤1.6μm（常规 Ra3.2μm 需通过砂轮精磨优化），安装前用无水乙醇清洁基面，去除油污、铁屑（微小杂质会导致导轨与基面之间产生间隙，受力时出现 “点接触”，刚度下降 30% 以上）；
安装螺栓选型与紧固：采用 “高强度内六角螺栓”（如 8.8 级或 12.9 级，常规为 4.8 级），螺栓间距控制在 50-80mm（常规为 100mm），且紧固扭矩需按材料屈服强度的 70% 设定（如 M8 螺栓，12.9 级扭矩设定为 35-40N・m），确保导轨与基面紧密贴合（贴合率≥95%），避免受力时导轨与基面之间的相对变形。
2. 合理设置预紧力：消除间隙，提升刚度
交叉滚动导轨的 “预紧力” 是通过调整滑块与导轨的配合间隙实现的（预紧力越大，间隙越小，刚度越高），需根据载荷类型选择合适的预紧等级，避免过紧或过松：
预紧等级选型：
轻载精密场景（如检测设备）：选择 “轻预紧（C0 级）”，预紧力为额定动载荷的 5%-10%，既消除间隙（刚度提升 10%-15%），又避免过大预紧导致摩擦力增加、发热加剧；
中载抗变形场景（如机床滑台）：选择 “中预紧（C1 级）”，预紧力为额定动载荷的 10%-15%，刚度提升 25%-30%，同时可承受一定力矩载荷（如倾覆力矩）；
重载高刚性场景（如冲压设备）：选择 “重预紧（C2 级）”，预紧力为额定动载荷的 15%-20%，刚度提升 40%-50%，但需配套高刚性材料（如 SUJ3 钢），避免预紧力过大导致滚道永久变形；
预紧力的精准控制：通过 “垫片调整法”（在滑块与导轨之间加装 0.01-0.03mm 厚的铜垫片）或 “定制预紧滑块”（厂家根据需求加工不同间隙的滑块）实现，预紧后需检测导轨的 “运行阻力”（如 100mm 长导轨，轻预紧时阻力≤50N，重预紧时≤100N），确保预紧力均匀（左右滑块阻力差≤10%）。
四、增加 “辅助强化措施”：针对性弥补刚度短板
针对特殊工况（如大跨度、重载、力矩载荷），仅靠导轨自身优化可能无法满足刚度需求，需通过 “外部辅助结构” 进一步提升整体刚度：
1. 加装辅助支撑：减少跨度变形
当导轨安装跨度较大（如≥1000mm）时，导轨自身的弯曲变形会导致刚度下降，需在跨度中间或薄弱部位加装辅助支撑：
中间刚性支撑：在导轨跨度中点处加装 “可调式支撑块”（材质为大理石或淬火钢，平面度 00 级），支撑块顶部与导轨底部的间隙控制在 0.005-0.01mm（通过塞尺检测），受力时支撑块可承担 20%-30% 的垂直载荷，减少导轨的弯曲变形（跨度 1500mm 的导轨，加装支撑后弯曲刚度提升约 50%）；
侧向导向支撑：若设备存在较大水平载荷（如机器人手臂横向移动），在导轨的侧面加装 “导向滚轮” 或 “辅助导轨”（如微型线性导轨），与主交叉导轨形成 “双向支撑”，水平方向刚度提升 35%-45%，避免导轨在水平载荷下出现侧倾变形。
2. 优化载荷分布：避免局部应力集中
交叉滚动导轨的刚度与 “载荷分布均匀性” 正相关，局部集中载荷会导致滚子过度变形、刚度骤降，需通过结构设计优化载荷分布：
多滑块协同承载：将单个滑块承载改为 “2-4 个滑块均匀分布”（如 1000mm 长导轨，均匀布置 3 个滑块，间距 300-350mm），使载荷分散到多个滑块的滚子上，单个滚子的受力减少 50%-60%，变形量显著降低；
载荷中心与导轨中心对齐：设计设备结构时，确保外部载荷的 “作用中心” 与导轨的 “几何中心” 重合（偏差≤10mm），避免产生附加力矩（如偏载导致的倾覆力矩）—— 若无法对齐，需在力矩方向增加 “抗扭加强板”（如在滑块两侧加装 L 型钢板，与设备底座刚性连接），减少力矩导致的扭转变形（刚度提升 25%-30%）。
3. 采用 “导轨组合结构”：叠加刚度优势
针对超高刚度需求（如重型机床、航天设备），可将交叉滚动导轨与其他高刚性导轨组合，形成 “复合导向系统”：
交叉导轨 + 滚柱导轨组合：交叉导轨提供双向高精度导向，滚柱导轨（如 THK SR 系列）提供更高的径向刚度（滚柱接触面积比滚子大 3 倍），两者并行安装，径向刚度可提升 60%-80%，同时保留交叉导轨的高精度优势；
双导轨平行布置：在设备底座两侧平行安装两根交叉滚动导轨（间距根据设备宽度设定，如 300-500mm），每根导轨配置 2 个滑块，形成 “四点支撑” 结构，抗倾覆力矩能力提升 1.5-2 倍（适合大型工件搬运、重型切割设备）。
五、关键验证与检测：确保刚度达标
刚度提升措施实施后，需通过 “量化检测” 验证实际效果，避免理论设计与实际使用脱节，核心检测项目如下：
静态刚度检测：采用 “精密测力计 + 位移传感器”（精度 0.1μm），在导轨的径向、轴向分别施加额定载荷的 50%、80%、100%，测量对应的变形量（如施加 10kN 径向载荷，变形量需≤5μm），计算刚度值（刚度 = 载荷 / 变形量），确保符合设计要求；
动态刚度检测：通过 “振动测试仪” 测量导轨在不同运行速度（如 0.1-1m/s）下的固有频率（高刚度导轨固有频率≥500Hz，常规为 300-400Hz），确保固有频率远离设备的激励频率（如电机振动频率、切削频率），避免共振导致刚度失效；
长期刚度稳定性检测：进行 “10000 次往复运行测试”（模拟实际使用工况），每次运行后检测刚度值，若刚度衰减率≤3%，则说明刚度稳定性达标（劣质导轨衰减率可能超过 10%）。
