十字导轨（又称交叉导轨、十字滑台导轨）是一种由两组互相垂直的直线导轨组合而成的高精度导向机构，主要用于实现机械部件在平面内（X 轴和 Y 轴）的精密平移运动。其结构紧凑、导向精度高，广泛应用于自动化设备、精密机床、检测仪器等领域。以下展开说明一下：
1. 核心结构
十字导轨由横向导轨（X 轴） 和纵向导轨（Y 轴） 交叉组合而成，两组导轨互相垂直且刚性连接，形成 “十字” 结构：

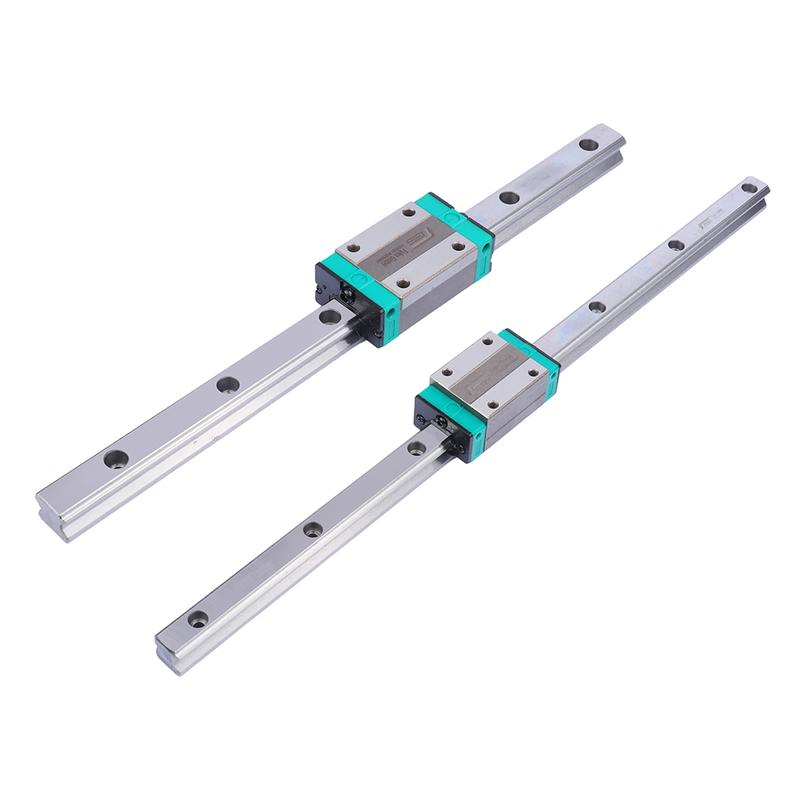

单轴导轨单元：每组导轨通常包含滑轨（固定部分，安装在基座上）和滑块（运动部分，与负载连接），滑块与滑轨之间通过滚珠、滚柱或滑动摩擦副实现相对运动（滚动摩擦为主，摩擦力小、精度高）。
连接方式：横向导轨的滑块与纵向导轨的滑轨固定连接，或两者通过过渡板刚性拼接，确保 X、Y 轴运动互不干扰，且负载能沿两个方向独立或复合移动。
2. 工作原理
当驱动装置（如伺服电机 + 滚珠丝杠、同步带）驱动 X 轴滑块时，负载沿横向（X 方向）平移；
驱动 Y 轴滑块时，负载沿纵向（Y 方向）平移；
若 X、Y 轴同时驱动，负载可实现平面内任意轨迹的复合运动（如直线、斜线、曲线），运动精度由两组导轨的导向精度共同决定。
