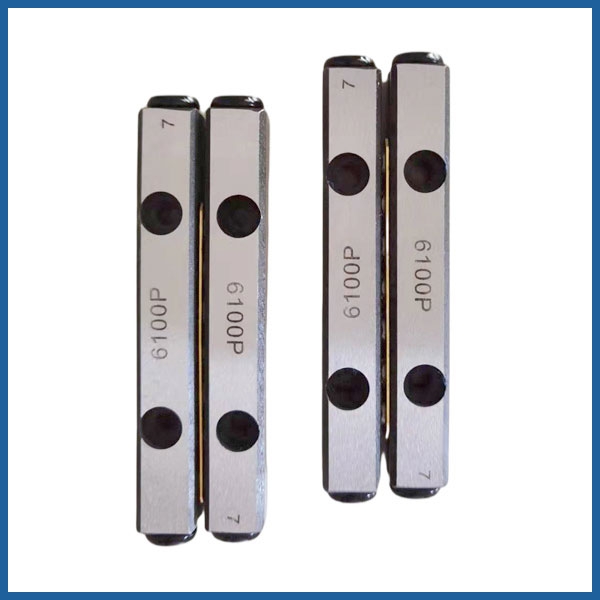

​十字交叉导轨（又称交叉滚子导轨或十字滑台导轨）是由两组互相垂直的直线导轨交叉组合而成的高精度导向机构，主要用于实现负载在 X、Y 两轴方向的精密平移运动。其设计融合了直线导轨的导向精度与十字结构的空间灵活性，在精密机械、自动化设备中应用广泛。以下详细介绍：
一、十字交叉导轨的核心功能
十字交叉导轨的核心是通过两轴导轨的协同运动，实现高精度、高稳定性的二维平移，具体功能包括：
精准导向
为负载（如工作台、机械臂末端）提供 X 轴和 Y 轴方向的直线运动导向，确保运动轨迹严格沿设定方向（直线度误差≤0.01mm/m），避免偏移或旋转。
例如：在精密检测设备中，十字交叉导轨带动传感器沿工件表面做二维扫描，保证检测点位置误差≤0.005mm。
负载支撑与传递
承受垂直于运动方向的负载（如工作台自重、工件重量）和运动过程中的冲击力（如快速启停时的惯性力），通过滚动体（滚子或滚珠）分散负载，减少形变。
通常可承受的额定动负载为 50-5000N，静负载为 100-10000N（根据型号规格而定）。
运动复合与联动
实现 X、Y 轴的独立运动或联动控制（如合成对角线方向的斜向运动），配合伺服电机和滚珠丝杠，可实现复杂轨迹（如圆弧、曲线）的精准运动。
例如：3D 打印机的喷头移动、激光雕刻机的切割头定位，均依赖十字交叉导轨的两轴联动。
二、十字交叉导轨的结构特点
十字交叉导轨的结构设计直接决定其性能，核心特点体现在组合方式、滚动体类型和安装形式上：
模块化组合结构
由两组直线导轨垂直交叉组成：一组为 “横向导轨”（X 轴），另一组为 “纵向导轨”（Y 轴），纵向导轨的滑块与横向导轨的导轨体固定，形成 “十字滑台” 结构。
部分型号采用一体化底座（如铸铁或铝合金基座），减少装配误差，提升整体刚性（基座平面度≤0.02mm/100mm）。
滚动体设计
主流采用交叉滚子（圆柱形滚子呈 90° 交叉排列）或滚珠（钢球通过保持架分隔）：
交叉滚子：接触面积大（线接触），刚性高、承载能力强，适合重负载高精度场景（如机床工作台）。
滚珠：点接触，摩擦系数小（≤0.001），运动更顺滑，适合轻负载高速运动（如电子元件装配机）。
高精度调节机制
导轨间隙可通过预紧装置（如偏心轴、垫片）调节，消除间隙后可实现 “零游隙” 运动（反向间隙≤0.001mm），确保运动反向时无卡顿。
部分高端型号支持动态预紧，可根据负载变化自动调整预紧力，平衡刚性与灵活性。
