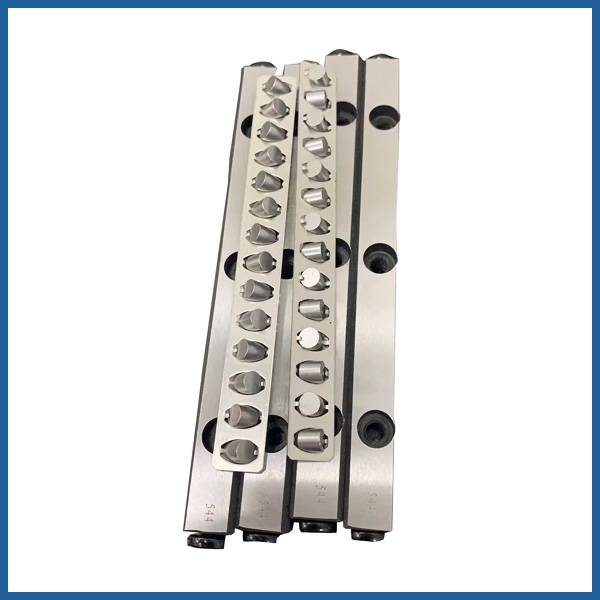

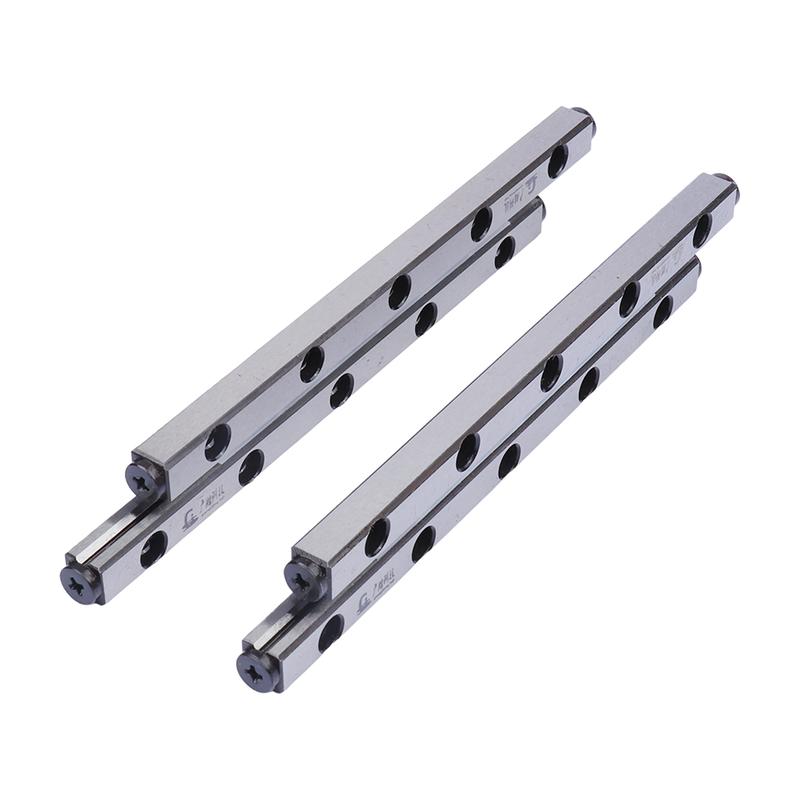

​滚柱交叉导轨（又称交叉滚子导轨）是一种高精度直线运动部件，通过滚柱在 V 型导轨面间滚动实现低摩擦、高刚性的直线运动，广泛应用于精密机床、测量仪器、自动化设备等场景。安装过程需严格控制精度、受力和清洁度，否则会影响运动精度、寿命甚至导致故障。以下是安装的核心注意事项：
一、安装前的准备：确保基础条件达标
清洁处理：杜绝杂质污染
导轨本体、安装面（滑块与底座）必须彻底清洁：用无水乙醇或丙酮擦拭导轨工作面（V 型滚道）、滑块底面及安装基准面，去除油污、金属碎屑、灰尘（杂质会导致滚动体磨损、精度下降）。
禁止用棉纱、抹布直接擦拭滚道（纤维可能残留），建议用专用无尘布或镜头纸。
检查导轨和滑块是否有运输过程中的磕碰损伤（如滚道划痕、滑块变形），若有缺陷需更换，不可强行安装。
安装面精度检查：保证基准平整
安装导轨的底座平面度需符合要求（通常≤0.01mm/100mm），用精密水平仪或大理石平尺检测，若平面度超差，需通过研磨、刮研修整，或垫入 0.01mm 级的金属薄片调整（禁止用厚垫片，否则影响刚性）。
底座表面粗糙度需≤Ra0.8μm（过于粗糙会导致导轨受力不均，产生应力变形）。
工具与配件准备：使用专用工具
安装螺栓需用高强度内六角螺栓（如 8.8 级及以上），并配套防松垫圈（如弹簧垫圈、螺纹胶），避免运行中松动。
拧紧螺栓需用扭矩扳手，按规定扭矩操作（不同规格螺栓扭矩参考厂家手册，如 M5 螺栓通常为 5-8N・m），禁止用活扳手蛮力拧紧。
二、安装过程：控制精度与受力平衡
导轨定位：确保平行与对齐
单根导轨安装：将导轨轻轻放置在底座上，用定位销或百分表校正导轨的直线度（≤0.005mm/100mm），调整时缓慢推动导轨，避免碰撞滚道。
双导轨平行安装（如工作台两侧对称安装）：需保证两根导轨的平行度（≤0.01mm/500mm），可用激光干涉仪或精密直尺检测，平行度超差会导致滑块运动卡顿、受力不均。
螺栓拧紧：分步均匀受力
拧紧顺序：按 “对角均匀、分步拧紧” 原则（如从中间向两端，或按 1→3→2→4 的对角顺序），避免单侧受力导致导轨变形。
拧紧步骤：先预紧（扭矩为额定值的 30%），确认导轨无偏移后，再分 2-3 次逐步拧至额定扭矩（每次增加 30%-40%），防止瞬间受力过大压溃安装面。
禁止过紧：螺栓过紧会导致导轨底面产生塑性变形，滚道应力集中，缩短寿命；过松则无法固定，影响精度。
滑块安装：避免强制装配
滑块与导轨配合时，需沿导轨长度方向缓慢推入（若为分体式滑块，需先将滚柱正确装入滑块滚道），禁止垂直下压或敲击滑块（会损伤滚柱和滚道）。
若滑块难以推入，检查导轨是否有异物或安装面是否倾斜，不可强行推动（可能导致滚道划伤）。
多滑块安装在同一导轨上时，需保证滑块间距均匀，避免集中排列导致局部受力过大。
工作台连接：消除附加应力
工作台与滑块连接时，需保证工作台底面与滑块顶面的平行度（≤0.01mm/100mm），若不平行，紧固螺栓后会产生扭曲应力，导致导轨变形、运动阻力增大。
建议采用 “浮动连接”（如在工作台与滑块间加薄垫片微调），或通过配磨工作台底面保证贴合精度。
拧紧工作台螺栓时，同样遵循对角均匀原则，且扭矩不可超过滑块允许的承载范围。
三、安装后的调试与检查
运动精度检测
手动推动滑块（或工作台），感受运动是否平稳、无卡顿或异响（正常应顺畅且阻力均匀）。
用百分表检测滑块运动的直线度（全程误差≤0.01mm），若有明显偏差，需重新检查导轨平行度和安装面精度。
间隙与预紧检查
交叉导轨通常需预紧以消除间隙，安装后检查预紧力是否合适：用手晃动滑块，应无明显窜动（间隙≤0.002mm）；推动时阻力适中（过大可能预紧过度，过小则间隙超标）。
若预紧不当，需通过更换不同直径的滚柱（厂家提供不同规格滚柱用于调整预紧）或调整导轨间距（部分型号支持微调）修正。
负载测试
空载运行数次后，施加额定负载的 30%-50% 试运行，观察是否有异常发热、噪音（正常温升应≤20℃，无尖锐异响）。
运行后再次检查螺栓是否松动，滚道是否有磨损痕迹（如有金属碎屑，需重新清洁并排查原因）。
四、特殊场景注意事项
垂直安装或倾斜安装
垂直安装时，需加装防坠落装置（如止动块、安全绳），防止滑块因重力坠落损坏。
倾斜角度＞30° 时，需增加导轨的固定强度（如加密安装螺栓），并检查滑块自锁能力（避免负载下滑）。
环境适配
粉尘环境：安装后需加装防护罩（如伸缩式防尘罩），防止粉尘进入滚道。
潮湿或腐蚀性环境：选用不锈钢材质导轨，并定期涂抹防锈润滑脂（专用锂基脂，禁止用普通黄油，避免腐蚀滚道）。
