交叉导轨通过优化结构设计、材料选择和润滑机制，将滑动摩擦转化为滚动摩擦，并减少滚动过程中的能量损耗，从而显著降低运动时的摩擦阻力。以下是其降低摩擦阻力的具体技术路径：
一、滚动摩擦替代滑动摩擦：核心原理

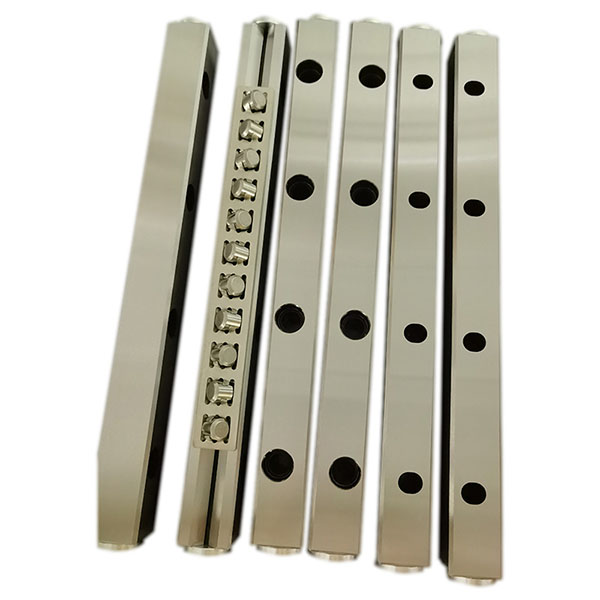

圆柱滚子与V型滚道的配合
交叉导轨采用圆柱滚子作为滚动体，与导轨的V型滚道面形成点接触或线接触。当保持架移动时，滚子在滚道面上滚动，将传统的滑动摩擦转化为滚动摩擦。
摩擦系数对比：滑动摩擦系数通常为0.1~0.3，而滚动摩擦系数可低至0.001~0.005，摩擦阻力降低约90%以上。
交叉排列的滚子结构
滚子以90度交错排列，形成多排滚动支点。这种设计不仅分散了载荷，还通过滚子的连续滚动避免了局部滑动，进一步减少摩擦。
动态平衡：在运动过程中，滚子交替接触导轨，保持摩擦力的均匀性，防止因载荷突变导致的摩擦波动。
二、结构优化：减少摩擦损耗
V型滚道的几何设计
楔形结构：V型滚道的夹角（通常为90°或120°）可精确控制滚子的运动方向，防止侧向滑移，减少额外摩擦。
表面粗糙度控制：滚道表面经精密磨削或抛光处理，粗糙度可达Ra0.2μm以下，降低滚子滚动时的微观摩擦。
滚子保持架的轻量化与刚性
保持架采用高强度塑料（如PEEK）或铝合金材料，减轻重量以减少惯性摩擦。
保持架的镂空设计优化润滑油流通路径，确保滚子表面持续润滑，形成油膜隔离摩擦。
预紧力调整机制
通过调整滚子与滚道的预紧力，消除初始间隙，避免运动中的冲击摩擦。
弹性预紧：部分设计采用弹簧或橡胶垫片提供柔性预紧，适应温度变化引起的热胀冷缩，防止过紧导致的摩擦增加。
三、材料选择：降低摩擦副的磨损
滚子与滚道材料配对
高碳铬轴承钢（GCr15）：滚子与滚道常用此材料，经淬火处理后硬度达HRC58~62，耐磨性强，可减少摩擦表面的粘着磨损。
陶瓷滚子：在超高速或极端工况下，采用氮化硅（Si₃N₄）或氧化锆（ZrO₂）陶瓷滚子，其硬度更高、热膨胀系数更低，摩擦损耗更小。
表面涂层技术
类金刚石涂层（DLC）：在滚子表面沉积DLC涂层，硬度可达HV2000~3000，摩擦系数降低至0.05~0.1，同时具备自润滑性能。
二硫化钼（MoS₂）涂层：在低速重载场景下，MoS₂涂层可形成固体润滑膜，减少摩擦并防止冷焊。
四、润滑机制：形成持续润滑膜
润滑油的选择与供给
低粘度润滑油：如ISO VG 3~10级矿物油或合成油，可在高速滚动时形成稳定油膜，减少直接接触摩擦。
自动润滑系统：部分高端交叉导轨集成油泵或油雾润滑装置，定时向滚道喷洒润滑油，确保长期运行中的持续润滑。
润滑脂的适应性应用
锂基润滑脂：在低速或垂直安装场景下，锂基脂可附着于滚子表面，防止润滑油流失，同时提供抗磨损保护。
含固体润滑剂的复合脂：在高温或真空环境中，添加石墨或二硫化钼的复合脂可维持润滑性能，减少摩擦升温。
五、动态补偿技术：减少运动中的摩擦波动
温度补偿设计
导轨材料与滚子采用热膨胀系数相近的配对（如GCr15与铝合金保持架），减少因温度变化导致的间隙变化，避免摩擦突变。
热管散热：在高速或连续运动场景下，集成热管或散热鳍片，快速导出摩擦热量，防止润滑油性能劣化。
振动抑制与摩擦平衡
阻尼设计：在保持架或导轨中嵌入橡胶阻尼层，吸收运动中的振动能量，减少因振动引起的摩擦波动。
动态预紧：通过传感器实时监测摩擦力，调整预紧力或润滑油供给量，实现摩擦力的动态平衡。
六、应用案例：摩擦阻力降低的实际效果
精密机床工作台：采用交叉导轨后，工作台运动摩擦阻力从传统导轨的50N降低至5N以下，定位精度提升至±0.5μm。
半导体设备：在晶圆传输系统中，交叉导轨的摩擦系数降低至0.002，实现纳米级运动控制，减少晶圆损伤风险。
医疗CT扫描床：通过优化润滑与材料配对，导轨摩擦阻力降低80%，扫描床移动更平稳，影像伪影减少90%。
