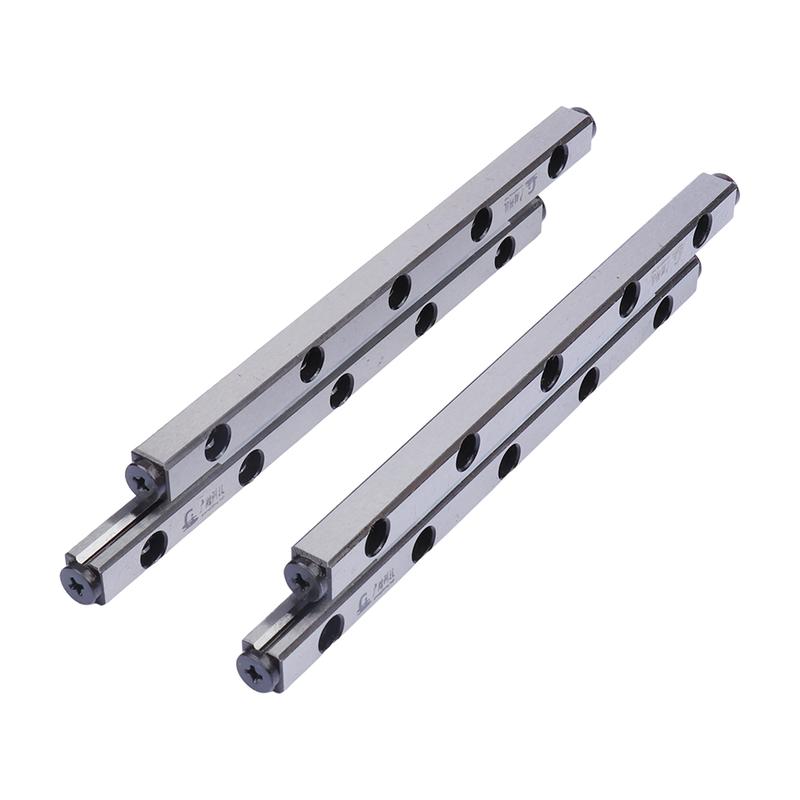

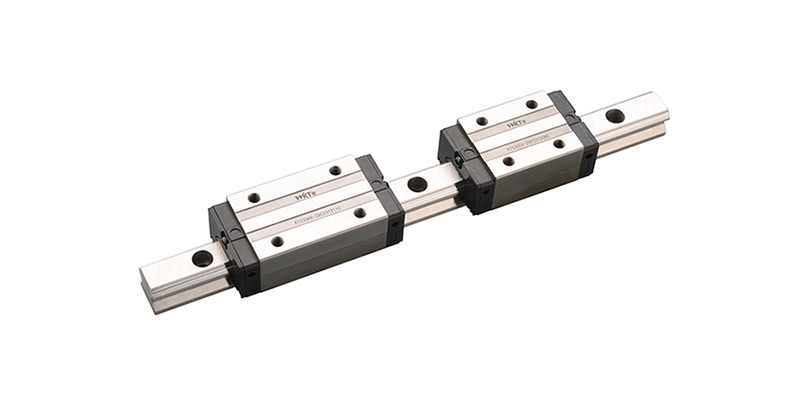

静音交叉导轨（如交叉滚子导轨）的精度检测需针对其核心性能指标（如平行度、垂直度、定位精度、间隙等），结合专用工具和规范流程进行，以确保其在精密设备（如半导体设备、检测仪器、机器人关节）中实现高精度运动。以下是具体的检测方法和操作要点：
一、具体检测方法与操作步骤
1. 平行度检测（确保导轨两侧运动一致性）
检测对象：交叉导轨的上下导轨面（或两平行滑块的运动方向）。
操作步骤：
将导轨固定在精密大理石平台（平面度≤0.005mm/m）上，确保导轨安装面与平台紧密贴合（用塞尺检查缝隙≤0.002mm）。
将 0 级精密水平仪（分辨率 0.001mm/m）横向放置在滑块上，沿导轨全长（每 50mm 为一个测量点）缓慢移动滑块，记录水平仪读数。
计算最大读数与最小读数的差值，即为平行度误差（合格标准：≤0.003mm/m，高精度场景需≤0.001mm/m）。
注意：检测时需避免手部接触水平仪（体温会导致读数漂移），建议用隔热手套操作。
2. 垂直度检测（针对多轴联动场景）
检测对象：滑块运动方向与基准侧面（或另一正交导轨）的垂直偏差。
操作步骤：
将 0 级直角尺（长边精度 0.001mm/100mm）的一侧贴合导轨基准侧面，另一侧朝向滑块运动方向。
在滑块上固定百分表（量程 0-10mm，精度 0.001mm），使表针垂直抵触直角尺的测量面。
缓慢移动滑块（行程≥100mm），记录百分表最大与最小读数差，即为垂直度误差（合格标准：≤0.002mm/100mm）。
替代方案：用激光干涉仪的垂直度测量模块，通过双光束正交测量，精度可达 0.001mm/m。
3. 定位精度与重复定位精度检测（核心运动精度）
检测对象：滑块沿导轨运动时的位置准确性和一致性。
操作步骤：
定位精度：
在导轨旁固定高精度光栅尺（精度≤1μm）或激光干涉仪反射镜，滑块上安装读数头（与光栅尺对齐）。
控制滑块按设定间隔（如 10mm / 步）从起点运动到终点（全行程），记录每个目标位置的实际读数与理论值的偏差，计算最大偏差（合格标准：≤±0.002mm，高端场景需≤±0.001mm）。
重复定位精度：
选择 3-5 个固定位置（如行程中点、两端点），控制滑块反复定位（至少 10 次），用千分表记录每次的实际位置，计算最大值与最小值的差值（合格标准：≤±0.001mm）。
注意：检测前需让导轨运行 10-20 次全行程（“跑合”），消除安装应力导致的初始偏差。
4. 间隙（游隙）检测（影响运动稳定性）
检测对象：滑块与导轨之间的轴向（运动方向）和径向（垂直运动方向）松动量。
操作步骤：
轴向间隙：
固定滑块，用测力计沿运动方向缓慢推拉滑块两端，通过百分表测量滑块的移动量（合格标准：≤0.001mm，预紧导轨应无明显间隙）。
径向间隙：
将滑块固定在水平状态，在滑块上方施加垂直载荷（如 10N），用百分表测量滑块的下沉量；卸载后测量回弹量，两者差值即为径向间隙（合格标准：≤0.002mm）。
意义：间隙过大会导致 “空行程”，影响定位精度；过小则会增加摩擦噪声（与 “静音” 特性冲突），需平衡预紧力。
5. 运行直线度检测（轨迹平滑性）
检测对象：滑块运动轨迹在垂直面和水平面的直线偏差。
操作步骤：
将精密平尺（直线度≤0.002mm/1000mm）平行放置在导轨旁，作为基准。
在滑块上固定百分表，分别测量垂直方向（Z 向）和水平侧向（Y 向）与平尺的间隙，沿全行程移动滑块，记录最大偏差（合格标准：≤0.003mm/m）。
高端场景用激光干涉仪的直线度测量模式（如 Renishaw XL-80），可同时检测水平和垂直方向直线度，精度达 0.1μm/m。
二、检测环境与注意事项
环境控制：
温度：20±1℃（温度波动会导致导轨热变形，每℃误差约 11μm/m）。
湿度：40%-60%（避免金属锈蚀或导轨润滑脂吸潮失效）。
振动：地面振动加速度≤0.01g（可通过防震花岗岩平台隔离）。
操作规范：
检测前清洁导轨表面（用无水乙醇擦拭），避免粉尘影响测量精度。
所有工具需定期校准（如激光干涉仪每年校准一次，百分表每 6 个月校准一次）。
检测时滑块运动速度≤50mm/s（高速运动可能因惯性导致读数偏差）。
