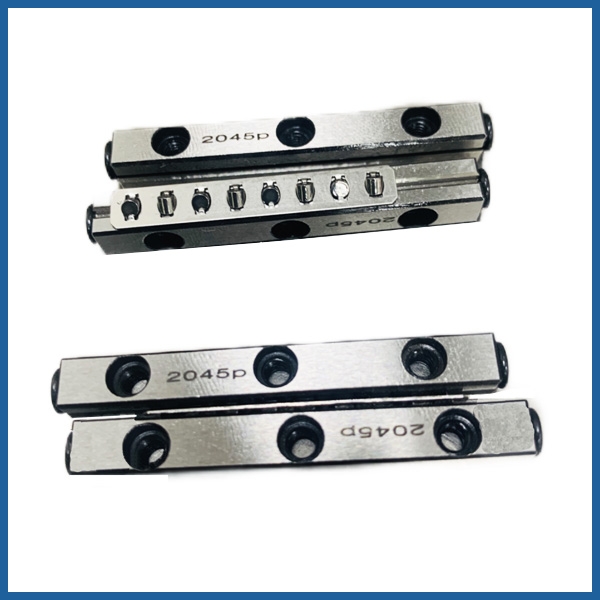

​高精度交叉导轨（又称 “交叉滚子导轨”）是通过 “滚子在 V 型导轨槽内滚动” 实现高精度直线运动的部件，广泛应用于半导体设备（晶圆检测台）、精密测量仪器（三次元测量仪）、医疗设备（手术机器人）等场景，其运动精度（定位误差≤0.1μm）和稳定性直接决定设备性能。使用中对质量的严格要求集中在 “运动精度保持、结构稳定性、负载适配、环境适应性” 四大核心维度，具体要求如下：
一、运动精度：确保 “微米级” 定位与导向（核心质量指标）
高精度交叉导轨的核心价值是 “直线运动精度”，需严格控制以下指标，避免因精度失效导致设备测量 / 加工误差：
1. 导向精度（直线度、平行度）
直线度要求：导轨全长范围内，运动部件的实际轨迹与理论直线的偏差≤0.5μm/m（高端型号≤0.1μm/m）。若直线度超差（如因安装不平导致轨迹偏移），会导致半导体晶圆检测时 “图像模糊”、手术机器人操作时 “定位偏移”。
平行度要求：上下导轨（滑块与底座）的平行度误差≤1μm/100mm。平行度差会导致滚子受力不均（部分滚子过载磨损），缩短寿命。
控制方法：安装时需用大理石平台（平面度≤0.001mm）校准，并用百分表实时监测，确保导轨与设备基准面完全贴合（间隙≤0.002mm）。
2. 定位精度与重复定位精度
定位精度：运动部件到达目标位置的实际坐标与理论坐标的偏差≤1μm（高端场景≤0.1μm）。例如：半导体封装设备中，芯片需精准放置在基板上，定位精度超差会导致焊脚偏移、封装失败。
重复定位精度：多次运动到同一位置的偏差≤0.5μm（允许微小波动，但需稳定）。若重复定位精度差（如每次定位偏差 ±1μm），精密测量仪器会出现 “同一工件多次测量数据不一致”。
关键影响因素：滚子尺寸一致性（直径公差≤0.001mm）、导轨槽加工精度（V 型槽角度公差≤30″），使用中需避免滚子磨损（磨损会导致间隙增大，精度下降）。
3. 运行平稳性（无爬行、无卡滞）
运动时需 “匀速、无抖动”：速度在 0.1mm/s-100mm/s 范围内变化时，加速度波动≤0.01m/s²。若运行卡顿（如滚子与导轨槽接触不良），会导致激光切割设备 “切口毛刺”、晶圆搬运时 “位置偏移”。
根源控制：滚子与导轨槽的接触应力均匀（接触压强偏差≤5%），安装时禁止撞击导轨（避免导轨槽变形），定期清理导轨表面（防止粉尘颗粒嵌入导致滚子跳动）。
二、结构稳定性：避免 “机械损伤” 与 “间隙增大”
交叉导轨的结构强度和连接稳定性直接影响寿命（正常寿命≥100 万次往复运动），需严格控制以下风险：
1. 滚子与导轨槽的接触强度
滚子材质与硬度：需采用 SUJ2 轴承钢（硬度 HRC60-62），表面经超精磨（粗糙度 Ra≤0.02μm），避免因硬度不足导致滚子压溃（承载时出现凹痕）。
承载适配：实际负载不得超过额定动负载的 50%（静负载不超过额定静负载的 30%）。例如：额定动负载 500N 的导轨，实际使用时负载需≤250N（过载会导致滚子与导轨槽永久变形，产生间隙）。
负载方向：交叉导轨适合承受垂直于导轨面的正负载，避免侧向负载（侧向力会导致滚子偏磨，加速间隙产生），必要时加装导向辅助结构。
2. 连接与安装的刚性
安装基准面精度：设备安装面的平面度≤0.005mm/100mm，粗糙度 Ra≤0.8μm。若安装面凹凸不平（用塞尺检测间隙＞0.003mm），会导致导轨受力不均（局部应力集中），长期使用后导轨底座变形。
固定螺丝要求：采用高强度内六角螺丝（材质 SCM435，硬度 HRC35-40），按规定扭矩拧紧（如 M4 螺丝扭矩 1.2-1.5N・m），且需对角均匀拧紧（避免导轨因受力不均产生扭曲）。
禁止 “强行装配”：导轨滑块与设备部件连接时，需通过定位销精准对齐（偏差≤0.01mm），禁止敲打或强行推入（会导致导轨槽或滚子损伤）。
3. 无间隙运行（预紧力控制）
高精度场景需 “零间隙”：通过预紧力消除滚子与导轨槽的间隙（预紧力大小根据负载调整，通常为额定动负载的 10%-20%）。预紧不足会产生间隙（运动时晃动），预紧过度会增加摩擦阻力（导致发热、磨损加快）。
预紧力检测：用测力计拉动滑块，运行阻力应均匀（同一行程内阻力波动≤5%），若某段阻力突然增大，说明预紧力异常或存在异物。
三、环境适应性：隔绝 “污染、温湿度、振动” 干扰
交叉导轨的精密结构（滚子直径≤3mm，导轨槽精度≤0.001mm）对环境极其敏感，污染、温湿度变化、振动均会导致精度下降或损坏。
1. 防污染（核心是 “防粉尘、防液体”）
粉尘控制：运行环境需洁净（Class 1000 级洁净室，每立方英尺≥0.5μm 的颗粒≤1000 个），尤其半导体设备中，粉尘进入导轨会导致滚子 “研磨磨损”（产生划痕，精度永久失效）。
液体防护：禁止接触冷却液、油污（会溶解导轨润滑脂）、腐蚀性液体（如切削液中的氯离子会锈蚀滚子）。必要时加装伸缩式防护罩（防尘防液），且防护罩需与导轨同步运动（避免摩擦产生颗粒）。
清洁要求：维护时用无水酒精擦拭导轨表面（去除残留油污），禁止用压缩空气直接吹扫（可能将粉尘吹入滚子缝隙）。
2. 温湿度稳定性（控制热变形）
温度波动：工作环境温度需稳定在 20±0.5℃（每小时温差≤0.1℃），温度变化 1℃会导致导轨因热胀冷缩产生 0.012mm/m 的长度变化（足以影响微米级定位）。例如：300mm 长的导轨，温度升高 2℃，长度增加 0.0072mm，远超定位精度要求。
湿度控制：湿度保持在 45%-55%（避免结露），湿度过高（＞60%）会导致滚子锈蚀（产生锈斑，运行时划伤导轨槽），湿度过低（＜30%）会产生静电（吸附粉尘）。
3. 抗振动与冲击
振动控制：设备运行时的振动加速度≤1G（频率 10-2000Hz），剧烈振动会导致滚子与导轨槽 “高频撞击”（产生微裂纹），长期会引发疲劳断裂。
冲击防护：避免承受轴向冲击（如急停、碰撞），冲击加速度需≤5G（超过会导致滚子碎裂或导轨槽崩口）。精密设备需加装缓冲装置（如液压阻尼器），降低启停时的冲击。
四、润滑与维护：延长精度保持周期
1. 润滑脂选择与加注
专用润滑脂：需用低扭矩、长寿命润滑脂（如氟素润滑脂，耐温 - 30℃~200℃，不易挥发、不吸附粉尘），禁止用普通黄油（易干涸、污染）。
加注量与周期：每运行 100km 或每 3 个月加注一次，润滑脂需均匀覆盖导轨槽（用量以滚子转动时能带出薄油膜为宜，过多会吸附粉尘）。
禁止混合润滑脂：不同类型润滑脂（如矿物油基与氟素基）混合会产生化学反应（失效、结块），更换润滑脂时需彻底清洁旧油脂。
2. 定期检测与维护
日常检查：每日观察滑块运行是否平稳（有无异响、卡顿），导轨表面是否有划痕、锈蚀；
精度校准：每月用激光干涉仪检测直线度（允许偏差≤0.2μm/m），每季度用光栅尺检测定位精度（偏差超 0.5μm 需重新调整）；
磨损更换：当滚子表面出现磨损痕迹（深度＞0.001mm）、导轨槽有划痕，或运行阻力增大 30% 以上时，必须更换导轨（无法修复，继续使用会导致设备故障）。
