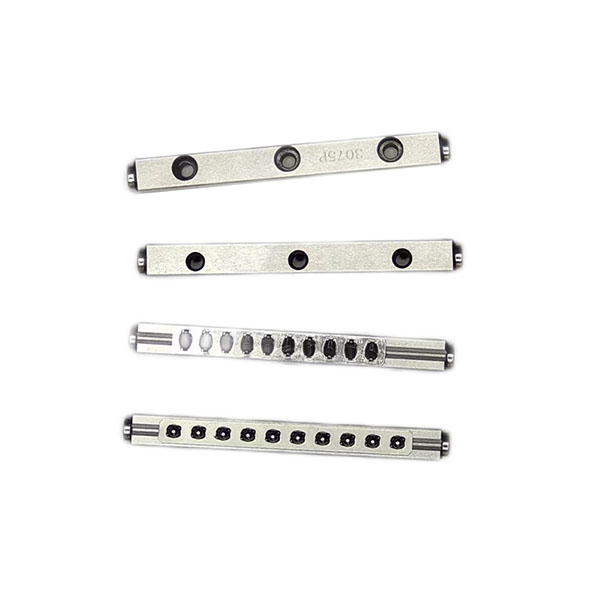

交叉滚子导轨是一种基于滚动摩擦原理的精密直线传动部件，其核心结构由V型滚道导轨、滚子保持架及交错排列的圆柱滚子组成，通过滚子在V型槽内的滚动实现高精度、多向承载的直线运动。以下是对交叉滚子导轨的详细解析：
结构组成
V型滚道导轨：作为固定件，提供运动轨道，通常由高强度钢材或GCR15材质制成，经精密磨削与热处理工艺处理，确保表面光滑度和硬度。
滚子保持架：用于保持圆柱滚子的间距和相互分离，防止滚子在运动过程中发生偏移或碰撞，确保运动的稳定性和精度。
圆柱滚子：以90度交错排列的方式分布在导轨之间，形成负荷承载结构。这些滚子经过精密磨削和特殊热处理，具有高平滑度与耐磨性。
工作原理
当保持架在导轨上移动时，滚子与导轨的接触面产生滚动摩擦，从而减小了摩擦阻力，提高了运动效率。
滚子在接触点处产生旋转运动，这种旋转运动可以有效地降低保持架与导轨之间的接触应力，提高导轨的使用寿命。
滚子还会绕着自己的轴线进行自转运动，进一步减小摩擦阻力，提高导轨的运动效率。
通过滚子的旋转和自转运动，保持架在导轨上实现直线运动，这种直线运动具有高精度和高刚度的特点。
