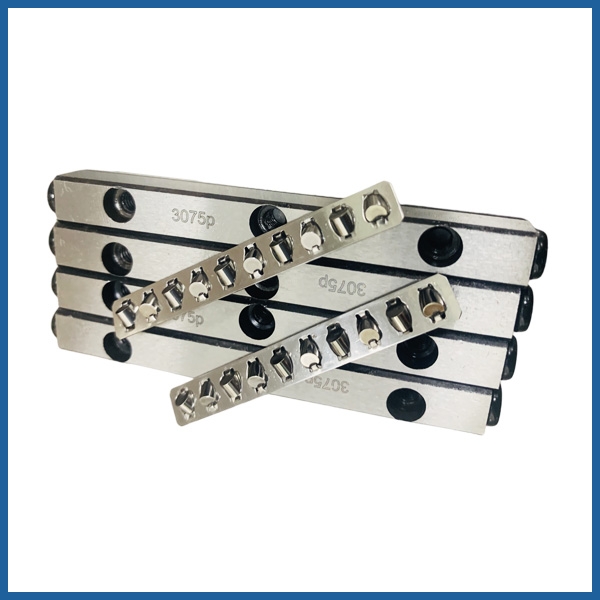

​十字交叉导轨是一种高精度直线运动导向装置，由两组相互垂直的导轨副（通常为直线导轨或滑动导轨）组合而成，可实现平面内的二维直线运动（如 XY 轴方向的平移）。其核心特点是通过精密加工和装配，确保两轴运动的垂直度和直线度，广泛应用于需要高精度定位的机械装置中。
1. 选型原则
负载类型：
轻载（如电子设备）：优先选滚动导轨（如 THK、HIWIN 品牌）。
重载或冲击载荷（如机床）：选滑动导轨（如贴塑导轨、静压导轨）或加大规格滚动导轨。
精度等级：
普通级（用于一般机械）：精度公差≤0.01mm。
精密级（用于测量设备）：精度公差≤0.005mm。
超精密级（用于半导体设备）：精度公差≤0.001mm。
环境因素：
粉尘环境：需配备防尘罩或密封圈（如风琴罩、迷宫式密封）。
高温环境：选用耐高温材料（如不锈钢导轨）或冷却装置。
2. 安装关键步骤
基准面校准：
先安装 X 轴导轨，以机床床身或设备底座为基准，用水平仪调整导轨的直线度和水平度。
Y 轴导轨安装：
将 Y 轴导轨固定在 X 轴滑块（工作台）上，使用直角尺或激光干涉仪校准两轴垂直度，通过调整垫片或楔铁修正偏差。
预紧与润滑：
滚动导轨需施加适当预紧力消除间隙，滑动导轨需定期涂抹润滑油（如锂基脂）减少磨损。
驱动系统调试：
连接电机和丝杠，通过控制系统测试两轴联动的平滑性，避免爬行或振动。
