了解关于高精度交叉导轨有哪些结构特点?

文章出处:公司动态 责任编辑:东莞市广胜精密机械科技有限公司 发表时间:2024-10-23

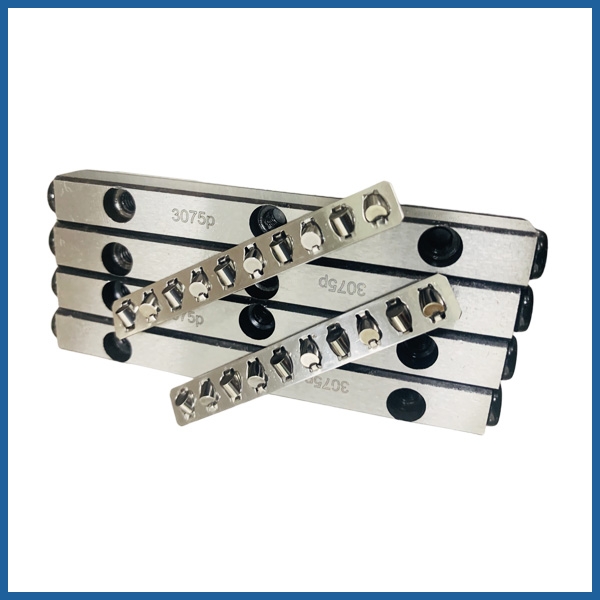

  ​高精度交叉导轨是一种精密的线性运动导向装置。它由两根带有 V 型滚道的导轨和多个滑块组成,滑块内部装有滚动体(通常是滚珠或滚柱),这些滚动体在导轨的滚道中滚动,使滑块能够沿着导轨进行高精度的直线运动。两根导轨相互交叉排列,一般呈 90 度角,通过特殊的安装结构组合在一起,为运动部件提供稳定、精确的导向。
高精度交叉导轨
导轨部分
导轨的形状和精度是关键。V 型滚道的设计使得滚动体在滚道中有良好的接触和导向性能。导轨通常采用高品质的钢材或其他合金材料制造,经过精密的加工工艺,如磨削、研磨等,保证滚道的表面粗糙度达到很高的精度要求,例如,表面粗糙度 Ra 值可以达到 0.1 - 0.2μm。导轨的直线度、平面度等形位公差也控制在极小的范围内,以确保滑块在运动过程中的直线性和稳定性。
滑块部分
滑块内部的滚动体分布方式和数量对其性能有很大影响。滚动体在滑块内部通常呈循环排列,通过保持架使它们均匀分布,确保在滑块运动过程中,滚动体能够持续、稳定地在导轨滚道中滚动。滑块的外壳一般采用高强度的铝合金或工程塑料等材料,既要有足够的强度来承受负载,又要减轻重量,以减少运动时的惯性。
交叉结构
两根导轨交叉排列的方式使得交叉导轨在两个相互垂直的方向上都能提供高精度的导向。这种结构增强了系统的刚性和稳定性,能够承受复杂的负载情况,包括垂直方向、水平方向以及扭矩等多种负载。在交叉点处,通过特殊的连接方式(如精密的定位销或螺栓)将两根导轨牢固地结合在一起,保证整体结构的精度和可靠性。
