详细介绍交叉滚子导轨安装之后需要注意哪些细节？

文章出处：公司动态责任编辑：东莞市广胜精密机械科技有限公司发表时间：2023-05-06

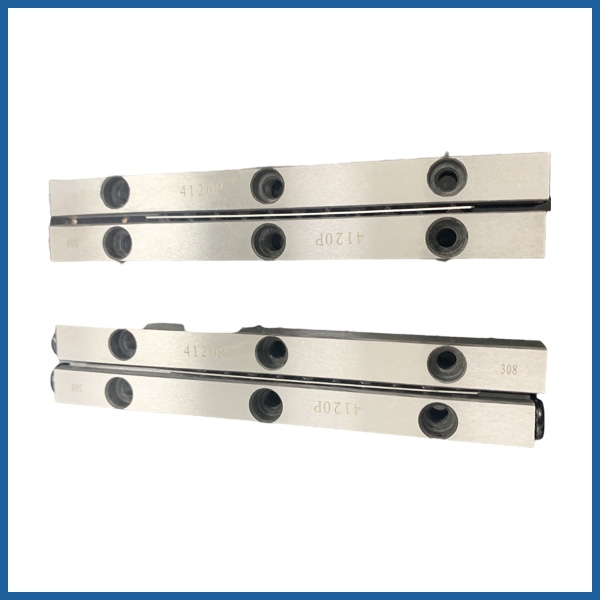

　　交叉滚子导轨是由两根具有V型滚道的导轨、滚子保持架圆柱滚子等组成，相互交叉排列的圆柱滚子在经过精密磨削的V型滚道面上往复运动，可承受各个方向的载荷，实现高精度、平稳的直线运动。

1.用除油剂将零件基准面上的防锈油擦干净。因被除去防锈油的基准面容易生锈，因此，可用黏度低的油漆上，再使用。

2.将零件1～3的侧基面靠上定位台阶侧基面后，用螺钉预固定在床身和滑台基准面上，拧紧力不要太大，使零件底面与相对的基准面紧密接合即可。

3.将调整侧的零件4作暂时的固定。

4.小心将保持架插入到中央附近。

5.将端部挡块安装在导轨端部。

6.将滑块左右移动到尽头，调整保持架到床身的中央位置。

7.把表头打在滑台的中心和侧面。

8.将滑台移至一侧的尽头，而且确认在调整螺栓正对处有滚柱后，轻轻拧紧调整螺钉。

9.将滑台移至另一侧的尽头，如上方法轻轻拧紧。

10.将滑台移至中央位置，把调整螺钉轻轻拧紧。

11.重复8-10的步骤，将滑台的间隙调到0为止。

12.参照下表给定的力矩值，按照8-10的步骤将调整螺钉固紧。

13.最后将零件4固紧。跟调整螺钉的紧固步骤类似，移动滑台，保证紧固螺栓的地方正对滚柱。
