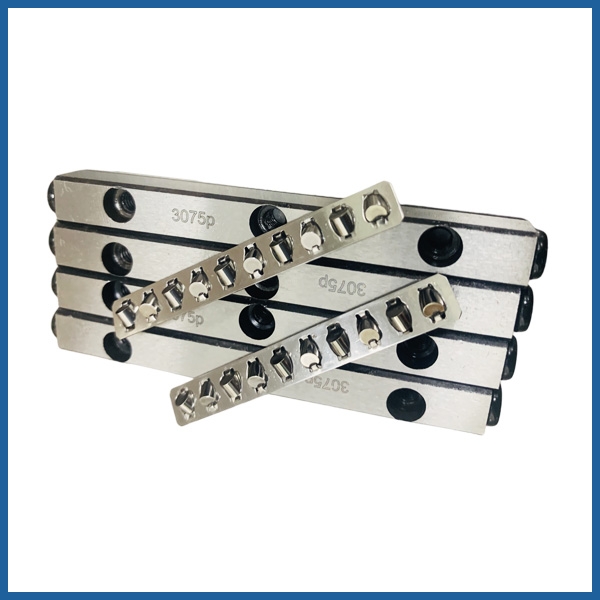

​交叉导轨（又称交叉滚子导轨）是一种由两根平行导轨和带有交叉排列滚子的滑块组成的高精度导向部件，具有高刚性、高精度（可达 μm 级）、承载能力强等特点，广泛应用于精密测量仪器、半导体设备、机器人等场景。其运转速度的平衡需兼顾运动平稳性、精度保持性和使用寿命，核心在于避免因速度不当导致的振动、磨损或精度下降。以下是具体方法：
一、明确交叉导轨的速度特性与限制
交叉导轨的结构特点（滚子交叉排列、线接触受力）决定了其速度适配范围与普通滚动导轨存在差异：
速度上限：因滚子与导轨面为线接触（接触面积大于滚珠导轨），高速运转时摩擦发热更明显，通常推荐最大运行速度≤1m/s（约 60m/min）。若超过此范围，易因滚子离心力增大、润滑失效导致磨损加剧，甚至出现 “打滑” 或振动。
速度稳定性：交叉导轨更适合低速至中速的平稳运动（如 0.1~0.5m/s），尤其在频繁启停、往复运动场景中，速度波动需控制在较小范围（如 ±5%），避免冲击载荷损伤滚子。
二、从驱动系统优化速度平衡
交叉导轨的运转速度由驱动装置（如伺服电机、步进电机）控制，需通过驱动参数设置实现速度平滑过渡：
控制加速度与减速度
交叉导轨的滚子与导轨接触刚性高，若启动或停止时加速度过大（如＞10m/s²），会产生瞬时冲击载荷，导致滚子与导轨面局部应力集中，引发振动和精度偏移。
优化方法：通过伺服系统设置 “S 型加减速曲线”（而非梯形曲线），使速度从 0 开始缓慢提升，停止前逐步减速，减少冲击（例如：将加速时间从 0.1s 延长至 0.3s，降低加速度峰值）。
匹配驱动功率与负载
若驱动电机功率不足，或减速器减速比不合理，会导致速度输出不稳定（如低速时 “爬行”、高速时 “丢步”）。
优化方法：根据交叉导轨的额定动载荷（C）和实际负载（含工件重量、摩擦力），计算所需驱动扭矩，确保电机输出扭矩留有 1.2~1.5 倍余量；通过减速器合理匹配转速（如将电机高速转为导轨的中低速，提升扭矩稳定性）。
抑制速度波动
对于要求恒速运行的场景（如精密扫描设备），需通过闭环控制（加装光栅尺、编码器）实时监测导轨速度，反馈至驱动系统进行动态调整，将速度波动控制在 ±0.5% 以内。
三、通过机械结构优化减少速度干扰
保证安装精度，减少附加阻力
交叉导轨安装时若平行度误差过大（＞0.01mm/m）、基座平面度不良，会导致滑块运动时滚子受力不均，产生额外摩擦阻力，进而引发速度波动。
优化方法：
安装前用水平仪校准基座平面，确保平面度≤0.005mm/m；
通过定位销和等高块调整两根导轨的平行度，误差控制在 0.005mm/m 以内；
紧固螺栓时采用对角均匀拧紧方式，避免导轨因受力不均产生变形。
合理设计预紧力
交叉导轨通过预紧力消除间隙，提升刚性，但预紧力过大（超过厂家推荐值）会增加摩擦阻力，导致速度下降、发热加剧；预紧力过小则易产生振动，影响速度稳定性。
优化方法：根据负载大小选择预紧等级（如轻载选 “0 级预紧”，中载选 “1 级预紧”），参考厂家提供的预紧力参数（通常为额定动载荷的 10%~20%），通过专用工具调整滑块预紧。
优化润滑与散热
交叉导轨的滚子与导轨面接触面积大，润滑不足会导致摩擦系数骤增，引发速度不稳定和局部过热。
优化方法：
选用高粘度润滑脂（如 NLGI 2 级锂基脂），每运行 100 小时补充一次，确保滚子滚动面形成完整油膜；
高速运行（＞0.5m/s）时，可采用自动供油装置（如微型油泵）定时定量润滑；
若环境温度较高（＞40℃），在导轨侧面加装散热片，或通过风冷降低温度（避免因热胀冷缩改变配合间隙）。
四、针对特殊运动模式的速度平衡策略
往复运动场景
在频繁换向的运动中（如检测设备的往返扫描），速度方向改变时易产生冲击，需在换向点设置 “减速缓冲段”（如提前 0.5mm 开始减速），使速度降至 0.1m/s 以下再换向，减少滚子与导轨端面的碰撞。
低速微进给场景
当速度＜0.01m/s 时，需避免 “爬行现象”（因静摩擦大于动摩擦导致的间歇性停顿），可通过以下方式优化：
选用低摩擦系数的润滑脂（如含 MoS₂的特种润滑脂）；
驱动系统采用 “微步距控制”（如步进电机细分至 2000 步 / 转），实现速度平滑输出。
长行程高速场景
若需在长行程（＞1m）下保持高速（0.5~1m/s），需确保导轨拼接处平滑过渡（如采用同一批次导轨拼接，拼接缝误差≤0.002mm），避免滚子经过接缝时产生振动。
五、定期检测与维护，保障速度稳定性
定期检查：每运行 500 小时，用激光干涉仪测量导轨实际运行速度与设定速度的偏差，若偏差＞1%，需重新校准驱动参数或检查导轨磨损情况；
磨损监测：通过观察滚子表面是否有划痕、导轨面是否出现压痕，判断是否因速度不当导致异常磨损，必要时更换滚子或导轨；
清洁保养：每周清理导轨表面的粉尘和油污，防止杂质进入滚子间隙，影响运动流畅性。
